01几何与数学模型
空间共轭曲面：把理论线接触重构为可控面域接触
面齿轮属于相交轴与交错轴的空间共轭齿轮传动。齿面由产形轮在空间坐标变换下连续包络生成；经可控局部化修形后，传统易发生边界挤压的线接触被重构为齿面中部可控的椭圆接触斑，大幅抑制边缘应力集中。
- 覆盖 90° 正交、倾角相交与空间偏置交错轴全构型
- 圆柱小齿在齿宽方向微量轴向窜动不改变共轭条件（大轴向容差）
空间啮合理论 · 传动构型演进与选型指南
从平面啮合到空间共形：机器人与高端装备精密传动路线之争
过去三十年，精密机械传动在几何包络、承载刚度与装配公差之间艰难平衡。谐波传动依赖柔轮薄壁的周期性弹性形变，在大负载与瞬态冲击下存在疲劳失效风险；多级行星与摆线针轮（RV）构型虽具备高刚度，但在小规格下自重与体积显著膨胀。
玖璋传动以空间共轭面齿轮技术为统一底座，正向推导并工程化实现三大专用传动分支：全刚性章动减速器（重载机器人大关节）、NuSpira™ 双导程偏置蜗杆副（精密回转）、小微模数面齿轮（灵巧手指骨内正交直驱）。
技术底座 → 三大构型对标 → 旋转关节全要素大表 → 灵巧手直驱路线之争 → 关节工况收敛
空间共形面域接触与三维几何映射：从空间运动学数学推导出发，修形参数出图前求解，重构齿面接触区与载荷分布。
底层技术根基 · 正向推导与工艺极限
面齿轮空间共轭底座：一套理论体系，衍生三大专用构型
从数学原理推导出发，突破高阶拓扑修形与硬齿面连续展成工艺，参编全国首部面齿轮国家标准，从源头改写物理承载边界。
02工艺与标准定义
硬齿面展成加工 ＋ 参编全国首部面齿轮国家标准
把 TCA 接触分析与 LTCA 受载分析接入正向设计源头，修形参数在出图前求解；加工端自研微米级专用加工工艺，实现热后硬齿面高效批量加工。受邀参与编制全国首部面齿轮国家标准（SAC/TC52《面齿轮系列标准》），参与制定行业前沿精度与测量评价规范。
- 正向闭环：「数学求解 → 拓扑修形 → 专用成形 → 台架实测」
- 全国齿轮标准化技术委员会（SAC/TC52）标准参编单位
03性能底座红利
同一底座向上衍生三大产品分支，共享结构级红利
同一套空间共轭齿面技术底座，向上衍生出章动减速器、NuSpira 双导程偏置蜗杆副与小微模数面齿轮三条产品线。三者共享两大底层工程红利：多齿面域包络带来的超大剪切承载面，以及对轴向装配漂移的天然几何容差。
- 轴向容差：小齿轮轴向浮动不改变接触区中心，装配调试容错率极高
- 载荷分摊：章动侧实现直径两端约 30% 轮齿同时啮合，抗 300% 瞬态冲击
传统瓶颈突破 · 构型对标解析
三大专用传动构型：正向化解传统路线的力学代价
不以牺牲材料寿命换体积，不以多级串联累积间隙求速比。逐条剖析主流方案的物理短板与玖璋传动的结构级工程解。

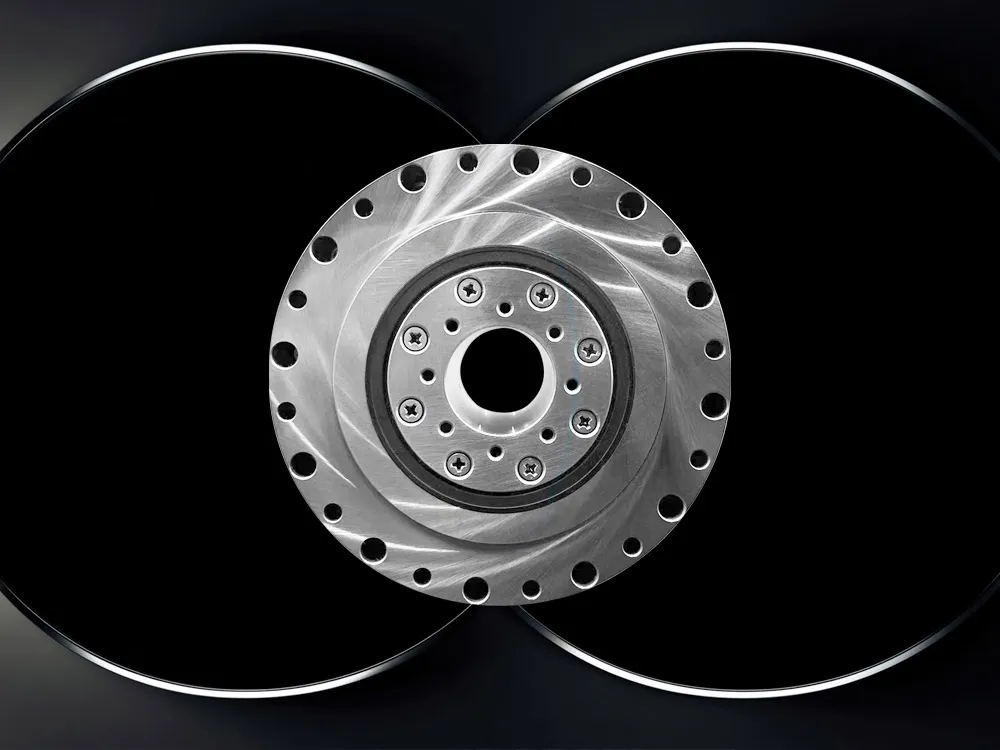

章动减速器（ND 系列）
Nutational Reducer
对标传统方案：谐波减速器（Harmonic Drive）／ RV 摆线针轮减速器
传统路线的代价
谐波依靠柔轮薄壁的周期性交变弹性形变传递运动，疲劳断裂是其固有失效模式，抗冲击弱、后期迟滞损失衰减；RV 结构复杂零部件多，体积自重大，在中小协作臂与人形腿部自重占比过高。
我们的结构级解法
全刚性双齿盘空间定点章动传动，全传动链无任何薄壁弹性变形件；直径两端约 30% 轮齿同时啮合，可承受额定转矩约 300% 瞬态冲击（以台架测试为准），兼具谐波的紧凑包络与超越 RV 的抗疲劳特性。
- 额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）
- 典型寿命 15,000 h ／ 极端工况 10,000 h（以台架报告为准）

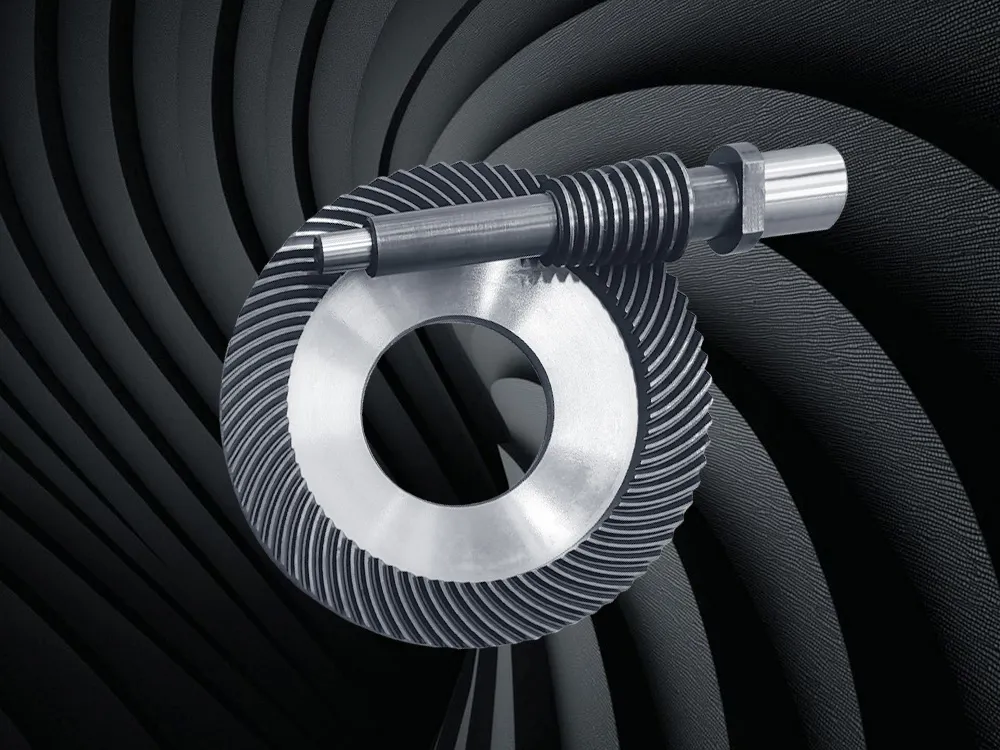

NuSpira™ 双导程偏置蜗杆副
NuSpira Worm Gear
对标传统方案：传统单导程蜗轮蜗杆 ／ 准双曲面齿轮副
传统路线的代价
普通蜗杆为对心对中布置，单导程固定齿厚，主要为线接触滑动摩擦，承载偏低且发热大；齿侧间隙磨损后无法调整，长期服役零背隙丧失；准双曲面齿轮配对研磨调试繁琐且成本高。
我们的结构级解法
90° 空间大偏置交错轴啮合，贴壁扁平布置大幅压缩回转仓轴向厚度；左右齿面独立微差双导程设计，在役状态仅需轴向微调垫片即可精确消隙且不破坏接触区；全合金钢硬化多齿面域包络，具备可靠静态自锁保持。
- 单级速比 1:40–1:120（非标可定制 10~400）
- 高刚度静态自锁，断电位置不动不耗电

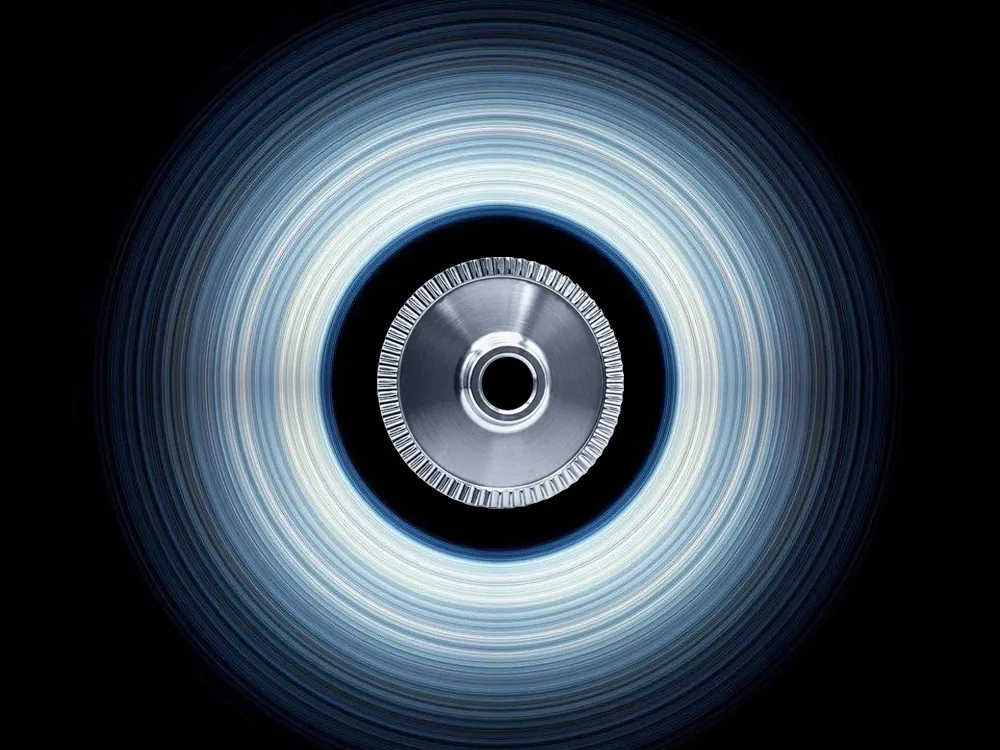

小微模数面齿轮（NuArc™ 系列）
Micro-Module Face Gear
对标传统方案：多级微型行星齿轮箱 ／ 腱绳滑轮拉线机构
传统路线的代价
微型行星在狭窄指骨内需 2–3 级串联凑速比，轴向尺寸严重超长且级联间隙累积；腱绳拉线驱动器外置导致前臂线束臃肿，腱绳蠕变松弛与迟滞严重，力控漂移需频繁日常重标定。
我们的结构级解法
单级 1:10 大速比空间正交换向，轴向尺寸仅为盘状端面厚度，直接做进指节（外径 Φ8–14 mm）；全刚性齿轮啮合免去张紧与日常标定；高力矩透明度支持反向驱动顺应与触觉解算；驱动小轮轴向窜动不影响啮合，装配容错率极高。
- 单级速比 1:5–1:15（标称 1:10，模数 m 0.176 mm）
- 月产稳定量产 3 万套，良品率 98%+（头部客户验证）
宏观重载关节 · 技术路径对标
谐波、RV 与全刚性章动减速构型的力学全要素对标
深入客观解剖三大主流机器人旋转关节构型的物理受力机理、材料疲劳源与已知工程约束，不作主观商业评级。
| 评价维度 | 谐波传动构型（Strain Wave Gearing） | RV 摆线针轮构型（RV Reducer） | 章动传动构型（Nutational Reducer） |
|---|---|---|---|
| 基础力学机制 | 波发生器迫使柔性薄壁金属轮产生周期性交变弹性变形以传递运动 | 一级渐开线行星减速 ＋ 二级双偏心曲轴驱动摆线针轮公转与自转 | 偏心驱动使刚性双齿盘在空间产生定点章动纯滚动啮合 |
| 传动链部件刚性 | 含薄壁受弯弹性元件（柔轮），扭转刚度随载荷呈非线性 | 全构件为高刚度淬硬合金钢，轴承支撑点较多 | 全刚性金属齿轮传动链，无周期性薄壁弹性变形元件 |
| 瞬时过载抗力 | 受柔轮屈服极限与弯曲疲劳约束，瞬时过载裕度小 | 针齿壳与摆线轮多齿分担承载，抗过载冲击冗余较高 | 直径两端约 30% 轮齿同时啮合，可承受额定扭矩约 300% 瞬时冲击（以台架测试为准） |
| 回程滞后演化 | 初始滞后较小；长期重载后柔轮微观塑性变形累积，滞后损失随寿命衰减 | 预紧滚针接触，初始间隙小；额定磨损期内精度衰减缓慢 | 额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）；磨损主要表现为微量侧隙增加 |
| 中空布线特征 | 中心可设计贯穿孔，孔径受波发生器轴承与柔轮内径限制 | 具备中心管中空结构，受行星轮系与偏心曲轴布局约束 | 定点章动的中心无实体轴阻挡，支持紧凑中空走线拓扑（孔径参数整理中） |
| 体积与重量谱系 | 小规格自重占优（17/20 规格为主）；中重载工况下刚度折损明显 | 多级结构与轴承支撑点较多，小规格下自重占比上升；大规格重载场景常用 | 全系列额定扭矩约为谐波减速器的 1.5–2 倍（以测试为准），兼顾刚度与紧凑包络 |
| 典型设计寿命 | 公开行业研究给出的国产柔轮疲劳寿命区间约 7,000–10,000 h（口径见页末数据来源） | 寿命受偏心曲轴与滚针轴承表面点蚀支配，额定工况下寿命较长（以厂商规格书为准） | 正常工况 15,000 h ／ 极端工况 10,000 h（以台架寿命测试报告为准） |
| 工程适用边界 | 轻量化协作臂轻载关节、精密 SCARA 机械臂、对自重敏感的末端执行器 | 大负载多关节工业机器人基座（J1–J3）、大承重机床高精度回转工作台 | 具身智能人形机器人高爆发高冲击关节（髋/膝/踝）、协作机器人基座抗撞击关节 |
移动端可左右滑动查看完整对照表。本表不含竞品商业名称与优劣结论：谐波与 RV 两列仅陈述其公开力学机理，章动列数值取自我方《可上线口径清单》的降级表述。
微指极度空间 · 直驱路线之争
仿生灵巧手指关节路线对比：指内直驱如何破局多级串联
手指关节的物理约束是极度苛刻的轴向厚度与严苛装配公差；四条技术路线在空间利用率、控制透明度与量产一致性上展现出截然不同的物理边界。
仿生灵巧手指关节直驱布局突破
传统拉线方案需将电机后置于掌心或前臂，带来复杂的腱绳张紧与日常迟滞漂移；微型行星轮系多级串联则使手指轴向尺寸严重超限。
玖璋小微模数面齿轮将减速机构直接做进指节（外径 Φ8–14 mm，单级 1:10），实现单手 10~20+ 自由度全指独立电驱与高力矩透明度触觉感知。

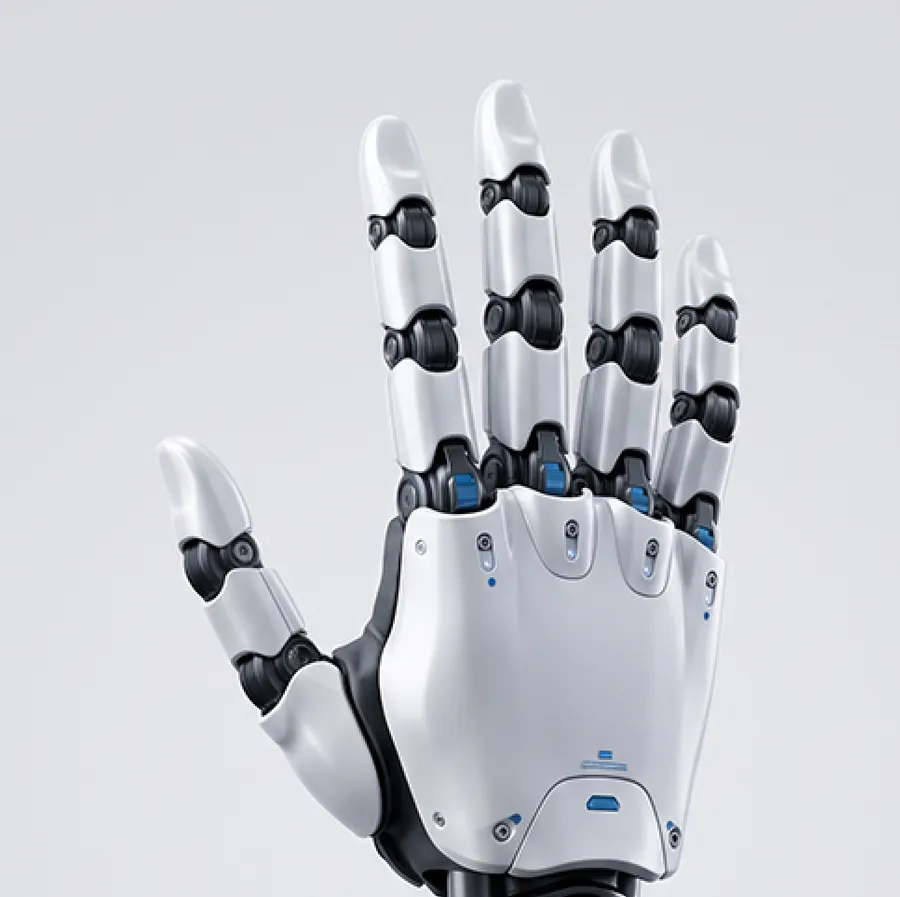

仿生灵巧手五指指内直驱结构剖视：单级小微模数面齿轮直接布置于各指骨铰链轴线，彻底消减多级行星轴向串联与腱绳滑轮机构，实现 20+ 自由度全指独立驱动与真实触觉反馈。
| 评估维度 | 腱绳 / 连杆拉线机构 | 微型多级行星轮系 | 传统直角蜗轮蜗杆 | 小微模数面齿轮副（NuArc™） |
|---|---|---|---|---|
| 布局物理形态 | 驱动电机后置于掌心或前臂，通过腱绳滑轮或四连杆传递运动 | 电机与行星减速器同轴串联，直接放在手指关节回转轴线上 | 电机与蜗杆垂直于手指铰链，作直角减速驱动回转轴 | 空间正交端面啮合，驱动轴线与关节轴线正交贴合 |
| 轴向厚度占用 | 关节内占用厚度小，但掌骨与前臂内部走线密集 | 多级行星架串联使轴向尺寸叠加，易超出手指关节宽度约束 | 蜗轮需要中心距跨距，轴向与径向尺寸都难以继续收缩 | 把多级轴向跨距换成端面贴合厚度，轴向扁平（目标档：指骨级包络 Φ8–14 mm，规格整理中） |
| 单级传动速比 | 约 1:1–1:3，主要依靠电机直接做位置输出 | 单级通常 3:1–12:1（公开资料整理）；大速比需 2–3 级串联，伴随多级间隙累积 | 单级速比范围宽，但大速比下效率与尺寸相互制约 | 单级 1:5–1:15（标称 1:10）——目标值，待样品实测 |
| 抗横向冲击力 | 腱绳具有一定柔性缓冲；剧烈冲击下可能出现塑性伸长或张力松弛 | 末级模数与承载截面较小，对冲击载荷更敏感（以具体型号规格为准） | 以单齿线接触为主，瞬时抗冲击受限；摩擦角特性会在受侧向力时放大阻力 | 多齿连续面域包络承载，承载截面较大（目标指标，待样品实测） |
| 控制透明度 | 存在线绳滞后、摩擦与蠕变迟滞，力控与反驱模型较复杂 | 级联间隙与多级摩擦叠加，反向驱动阻抗较大 | 摩擦角特性使其在小升角配置下可能自锁，反驱能力受限 | 全金属刚性啮合，几何上支持反向可驱动（目标方向，待样品实测） |
| 装配公差敏感度 | 依赖微型滑轮精度与人工穿线张紧，批量装配离散度较大 | 对行星架同轴度与多轴跳动要求高，微装配难度大 | 对中心距与轴向安装公差较为敏感 | 驱动小轮在齿宽方向的微量轴向窜动不破坏共轭条件（几何特性，目标方向） |
| 适用设计范例 | 追求纤细指节与仿生布置的拉线灵巧手系统 | 工业夹爪开合机构、无厚度硬约束的手腕旋转机构 | 需要低成本自锁定位的小型机构 | 高密度集成电驱灵巧手（每指节独立驱动）、超紧凑器械腕部 |
移动端可左右滑动查看完整对照表。小微模数面齿轮副一列中的几何与性能项为目标值／待样品实测口径（规格整理中）；其余三列只陈述其通用机构特征，具体表现以各厂商规格书为准。
数据来源与口径说明
- 国产柔轮疲劳寿命区间（约 7,000–10,000 h）：公开行业研究整理（2026-09），数据取自公开招股说明书。
- 微型指关节传动成本占灵巧手成本约 40%–60%：第三方灵巧手行业白皮书（2026-06）。
- 头部谐波厂商年出货量量级（2024 年约 306 万台、2026 年预计约 347 万台）：公开公司披露。
- 各构型单级速比区间：本库公开资料整理（2026-08-03），跨品牌对比须注明数据口径。
- 玖璋传动三条产品线的数值：本库《可上线口径清单》降级口径，最终以型号规格书与正式测试报告为准。
本页不含任何商业评级：第三方数据以公开来源为准，我方数据以型号规格书与正式测试报告为准；未取得书面依据的资质类表述不在本页出现。
具身智能与精密工况 · 选型决策模型
基于关节受力特征与物理约束的构型收敛模型
摆脱单纯追求减速比的传统思维，从瞬态冲击谱、空间包络拓扑、自锁要求与寿命保持四个核心物理维度收窄技术路线。
决策维度 1
冲击过载与刚度敏感型工况
典型工况：人形机器人双足着地瞬态冲击（髋/膝/踝关节）、重载机械臂意外碰撞、急起急停工业旋转台。
- 瞬态冲击经常达到额定转矩两倍以上的场合，优先评估全刚性章动构型或大规格 RV 构型，规避薄壁弹性元件的交变应变疲劳。
- 追求极端轻量化、且碰撞概率受软件严格约束的场合，谐波构型仍是可行选择。
决策维度 2
轴向扁平与空间穿线敏感型工况
典型工况：协作机械臂末端旋转关节、仿生灵巧手掌指关节、云台俯仰轴。
- 关节中心需要穿过电源线、总线或气管时，优先评估同轴中空拓扑（章动中空拓扑或谐波中空系列）。
- 指骨级安装跨距只有十几毫米量级时（面向指关节的目标档包络 Φ8–14 mm），可用小微模数面齿轮把驱动轴向横向展开。
决策维度 3
自锁保持与交错轴直角传动工况

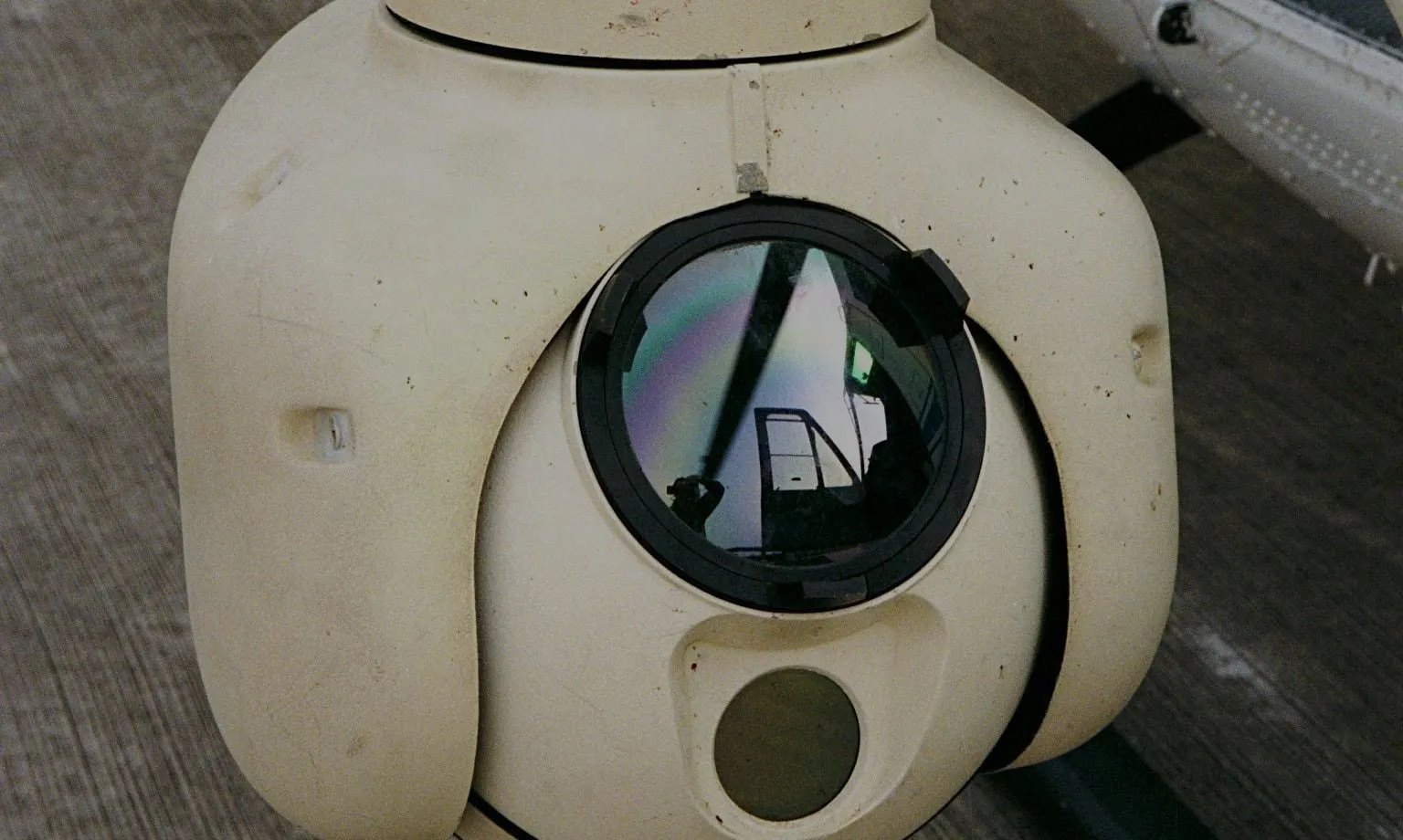

典型工况：光电吊舱俯仰轴断电保持、机床垂直轴防坠、特种探针角度微调、机器人腰部旋转。
- 需要机械自锁以减少对失电保持装置的依赖、同时要求低空载背隙时，优先评估双导程偏置蜗杆副（小升角、大速比配置可设计为自锁，以反驱效率计算与试验为准）。
- 对回程误差不敏感、且单级速比较小的场合，锥齿轮副等常规直角方案的部件成本更低。
决策维度 4
批量制造公差与长期精度保持工况
典型工况：大规模量产的具身机器人、高频精密分度转台。
- 评估长期精度保持能力时，重点看滞后损失的衰减来源：谐波构型需评估柔轮塑性应变累积。
- 面齿轮与双导程机构依靠可控局部化接触修形吸收装配公差，并可通过轴向微调恢复啮合侧隙。
* 以上为工程权衡方向，不构成选型结论；具体型号与参数以规格书、TCA 分析与台架实测为准。
工程收敛 · 工况精准匹配
典型装备工况与传动构型精准收敛指南
根据装备部位与核心物理矛盾，直接匹配最佳传动构型与产品线规格。
需要针对具体工况进行传动选型评估？
玖璋传动工程团队可基于 TCA 接触分析、台架实测数据与数字化工具，协助完成从构型决策到几何定制的工程权衡。
