L2 空间传动架构 · 技术解析

谐波的「疲劳断裂」与 RV 的「体积冗余」全刚性章动传动架构

Nutational Drive · 章动传动

过去三十年,精密关节传动在谐波的柔性疲劳与 RV 的自重体积之间被动取舍。今天,空间全刚性共轭传动构型,为高爆发重载驱动提供了新的物理可能。

章动是空间运动方式,面齿轮是共轭齿形构型。章动减速器基于定点纯滚动空间章动运动,使双齿盘形成多齿空间共轭啮合;传动链由刚性金属齿轮构成,无柔性元件,从结构上规避材料疲劳失效模式。在保持同轴中空紧凑外形的前提下,为机械臂与人形机器人关节提供瞬态抗过载能力与刚度储备(以台架实测为准)。

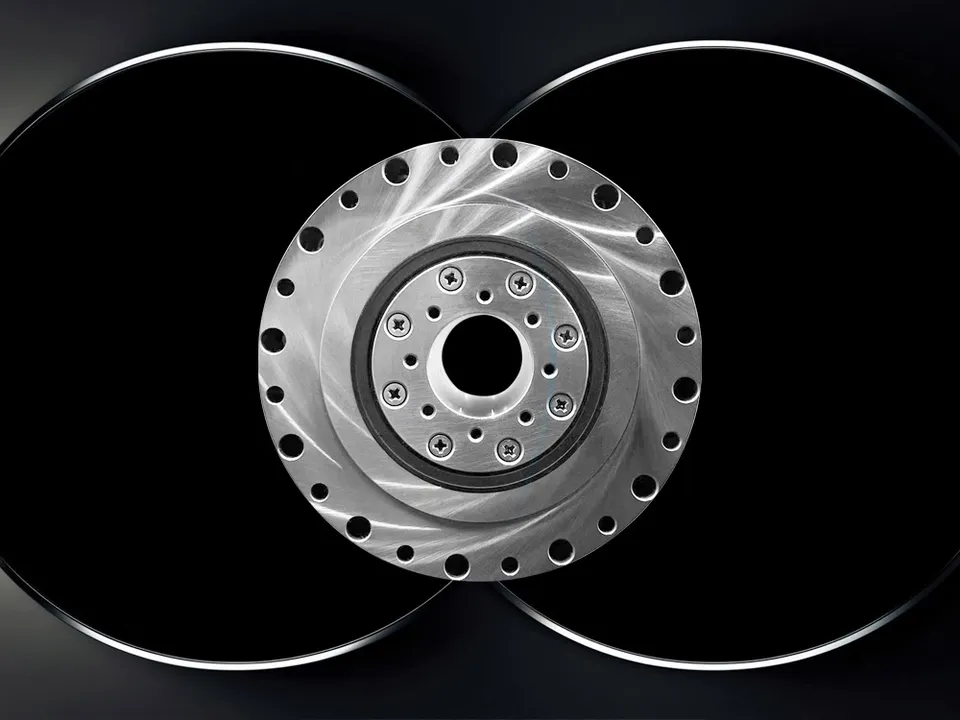

章动减速器整机外观:同轴中空拓扑,中心孔无实体轴穿过

章动减速器(产品实拍):全刚性齿盘同轴啮合,中心区域留给线缆与气路。

构型原理与技术基础

基于章动原理的减速器

全刚性传动链、多齿同时啮合、同轴中空拓扑

支柱一 · 空间运动学

全刚性空间传动

Rigid Kinematic Chain

  • 无柔性传动元件:传动链由刚性金属齿轮与轴承硬连接构成,传动过程中没有弹性大变形部件。
  • 结构性规避疲劳断裂:从力学构型上规避传统柔轮周期性弯曲应变导致的疲劳裂纹与断齿失效,支撑高转矩重载工况下的连续可靠性。
  • 滚动运动接触:啮合过程的相对运动以滚动与微量滑移为主,减缓齿面高频磨损。

支柱二 · 接触力学

多齿同步啮合

Multi-tooth Engagement

  • 双向多齿共啮:依靠空间定点倾斜锥面啮合,实现直径两端约 30% 轮齿同时啮合(以台架实测为准)。
  • 高抗冲击冗余:相较传统外啮合的 1–2 齿线接触,多齿面域包络分摊了法向冲击应力,可承受额定扭矩约 300% 的瞬时冲击载荷(以台架测试为准)。
  • 平稳精度保持:多齿接触平抑齿距累积误差与微观齿形缺陷,额定载荷滞后损失 ≤1 arcmin(见测试报告)。

本卡动效为原理示意(含外部 CAD 素材),仅用于运动机理解释;实物结构与尺寸以型号图纸为准。

支柱三 · 结构拓扑

同轴中空拓扑

Coaxial Hollow Topology

  • 定点运动无实体轴干涉:章动运动的交汇几何顶点在空间处于静止状态,动力传输分布于外环齿圈,传动中心没有中心轴与行星轴承阻挡。
  • 支持中空走线:结构支持中空走线设计,便于电机动力线、编码器通信线与气路同轴穿行。
  • 轴向同轴集成:输入端偏心轮套与输出端齿盘轴向高度同轴,适应机器人一体化伺服关节的内部模块化封装。

* 上述数值为设计目标或台架实测口径,最终以正式测试报告为准;图中动效仅用于原理说明。

结构机理对照

三种精密传动构型的客观结构对照

各构型的力学结构与已知约束各不相同,本表只做结构陈述,不做优劣评级。

对比维度谐波减速构型RV 减速构型章动减速构型(玖璋传动)
基础传动机制刚轮与柔轮弹性变形空间啮合一级渐开线行星齿轮 + 二级双偏心摆线针轮双齿盘空间定点章动啮合(全刚性传动链)
传动部件刚性含柔性薄壁金属元件(柔轮)全刚性金属构件,轴承支撑点较多全刚性金属齿轮,无周期性弹性变形结构
空间中空拓扑具备中空结构,孔径受柔轮内壁限制具备中心管中空结构,受多曲轴空间约束拓扑中心无实体轴阻挡,支持中空走线(孔径整理中)
瞬时过载抗力受柔轮疲劳极限约束,冲击阈值较低针齿壳与摆线轮多齿分担承载直径两端约 30% 齿同时啮合,承受额定约 300% 瞬时冲击(以台架实测为准)
回程滞后特性初始间隙小,长期受柔轮弹性回弹影响传动刚度高,初始间隙通常 ≤1 arcmin额定载荷滞后损失 ≤1 arcmin(17 规格,以实测为准)
扭矩密度对标机器人关节小规格的常规配置常用于大规格重载场景,含多级传动全系列额定扭矩约为谐波减速器的 1.5–2 倍(以测试为准)
标称设计寿命受柔轮交变弯曲疲劳寿命约束寿命受摆线轴承点蚀与润滑状态制约正常工况 15,000 h / 极端工况 10,000 h(以实测报告为准)

移动端可左右滑动查看完整对照表。口径说明:本表章动列数值为设计目标或台架实测口径,最终以正式测试报告为准; 谐波与 RV 两列仅陈述其公开力学结构,不含优劣结论,路线选型判断请结合具体工况。

台架实验与运动学验证

章动减速器原理演示与可靠性实验

通过高精度空间运动拆解与全工况疲劳载荷加载,验证全刚性章动传动的运动学可行性与机械耐久性。

章动传动原理演示(实拍)

偏心驱动机构带动章动齿盘在空间做定点章动旋转,小倾角锥齿连续啮合,输出平稳低速回转。

额定与超载工况疲劳测试(实验实录)

减速器安装于封闭加载测功台架,施加周期性冲击与持续额定扭矩,连续记录滞后损失、温升曲线与传动精度衰减。

* 视频来自玖璋传动自有频道,点击封面后在站内播放;测试条件与数据以正式测试报告为准。

获取章动减速器详细工程参数与选型指南

深入了解额定扭矩、速比范围(50:1–160:1)、安装包络尺寸及台架实验数据报告,或与玖璋传动工程师探讨关节集成方案。
