力学环境 · 过载
发射段力学过载与薄壁件风险
发射段的随机振动与分离冲击属于瞬态高量级载荷，柔轮薄壁长期处于交变应力状态，微模数齿面在突发弯矩下也存在损伤风险。
- 现象：按稳态额定转矩选型，忽略瞬态峰值与谱形
- 影响：入轨展开前即可能出现结构性损伤
- 代价：一套机构失效即影响整星任务链
精密伺服与定向机构的传动方案
卫星太阳翼驱动 · 天线展开 · 轨道级机械臂关节
多齿空间共轭，抗发射段瞬态过载
多齿同时啮合、接触线沿齿面分布，把发射段瞬态载荷分摊到多个齿面；取消薄壁柔轮这一疲劳失效路径，贯通中空通道让滑环与管路内置走线。
- 瞬态抗冲击约 300%额定扭矩瞬时载荷（以台架测试为准）
- 结构通径支持中空走线孔径参数整理中
- 在轨寿命15,000 h ／ 10,000 h正常／极端工况（以台架寿命测试报告为准）
极限工况约束
力学过载、热交变与断电保持的三重约束
空间与高端装备的传动件要同时面对瞬态力学环境、宽温区循环与断电保持要求，普通工业方案难以直接套用。
传统路线宇航级谐波减速器 ／ 普通单导程蜗轮与齿轮箱 ／ 行星＋外挂抱闸对标机构：空间机械臂关节、太阳翼驱动、天线与展开机构
这类机构的共同点是装上去就不再拆：设计阶段必须把力学环境、温度循环与断电保持一起算清楚， 否则代价全部落在在轨可用性与任务链上。
热交变 · 间隙
宽温区循环下的间隙与卡滞
进出阴影区的温度循环让配合尺寸持续变化：冷态可能出现间隙过大，热态则可能因膨胀导致卡滞，普通齿轮箱难以兼顾。
- 现象：缺少轴向可调整的消隙与预紧机制
- 影响：指向精度漂移，严重时驱动过载
- 代价：在轨无法维修，只能靠设计余量兜底
保持 · 反驱
断电位置保持与逆驱动
断电或停机后，外部扰动力矩仍可能通过传动链反向驱动机构；行星与直齿方案本身可逆，只能依赖带电保持或外挂抱闸。
- 现象：缺少大摩擦角自锁机制，抱闸存在响应延迟
- 影响：指向机构位置漂移，需要重新标定
- 代价：冗余设计被动增加重量与功耗
空间 · 走线
舱内空间与管线穿心通道
机构内部空间紧张，供电与信号线、气液管路需要从回转中心穿过；传统实心轴或小孔径方案只能外走线。
- 现象：中心被轴系占满，通孔余量不足
- 影响：回转角度受限，外走线在低温下易脆化
- 代价：线缆成为整机寿命的短板环节
视轴 · 刚度死区
视轴漂移与阵风颤振
长焦跟瞄时，伺服环路受传动链低载荷迟滞制约难以提高增益；突发侧风或载体扰动时，吊舱末端出现难以压制的微幅振荡。
- 现象：低载荷区间存在非线性刚度死区
- 影响：跟踪稳定性下降，图像算法需额外做电子消振
- 代价：有效侦察距离与跟瞄精度被压缩
俯仰 · 空间与断电
俯仰轴空间不足与断电低头
为防止断电时前级重载镜头下沉，通常需外挂电磁抱闸，俯仰轴横向尺寸因此增大、舱体被迫加重。
- 现象：直齿与行星机构无自锁特性，只能依赖抱闸保持
- 影响：俯仰轴横向包络与自重同时上升
- 代价：风阻与自重挤压航时与有效载荷
两条对应路线：章动减速器 —— 全刚性多齿承载，支持中空走线，可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）｜ NuSpira 双导程偏置蜗杆副 —— 90° 偏置贴壁布置，双导程轴向微调消隙，可静态自锁。
架构方案与选型指引
两条技术路线，覆盖回转机构与紧凑作动
回转机构要抗过载与中空走线，紧凑作动要贴壁包络与断电保持——按机构分工，而不是一套方案打全场。

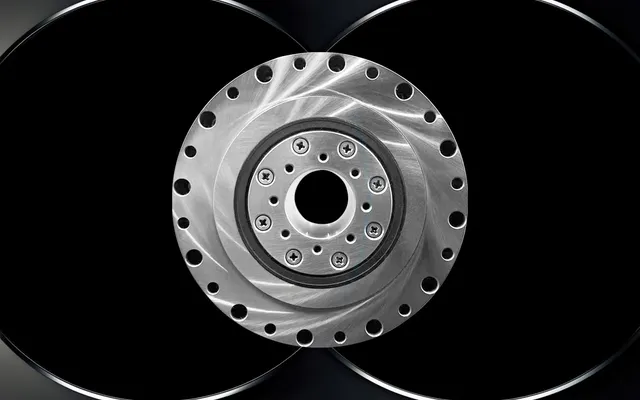

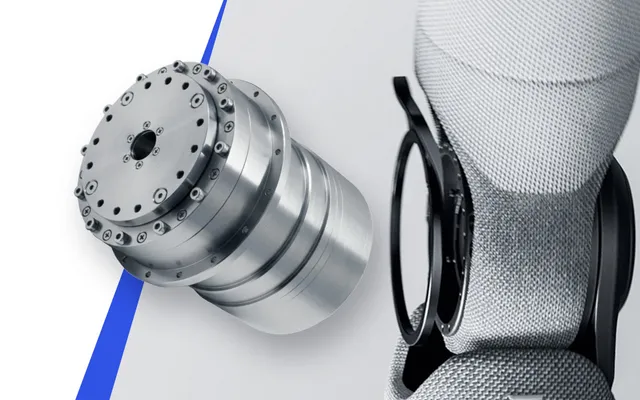

ND 系列全刚性章动减速器
空间机械臂关节 · 大口径回转机构 · 中空走线
构型拓扑 · 抗过载
全刚性多齿空间共轭，分摊瞬态冲击
- 抗瞬态冲击
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准），多齿同时承载分摊峰值。
- 刚度
- 全刚性连续啮合，低载荷区没有柔性件带来的刚度死区；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）。
失效机理 · 边界
取消柔性薄壁件，移除薄壁疲劳路径
- 结构层面
- 取消薄壁柔轮，从结构上移除交变应力下的疲劳与微齿面损伤路径。
- 可维护性
- 大跨距预紧支持轴向微调消隙，服役磨损后可重新锁定回差（以实测为准）。
工程交付 · 中空走线
贯通中空轴，管路与线束内置
- 中空走线
- 支持供电、信号与气液管路内置走线（孔径参数整理中）。
- 安装包络
- 可按机构包络定制法兰接口与轴端形式（按项目工况确认）。
章动方案在空间机构上的三项价值
抗过载
多齿分摊瞬态冲击
可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。
长寿命
磨损后可维护
支持轴向微调消隙，精度预算留在服役期里。
走线
中空通道内藏管线
滑环、信号与气液管路可内置走线（孔径整理中）。
章动减速器选型路径按机构对号入座：先看载荷环境与走线需求，再定型号

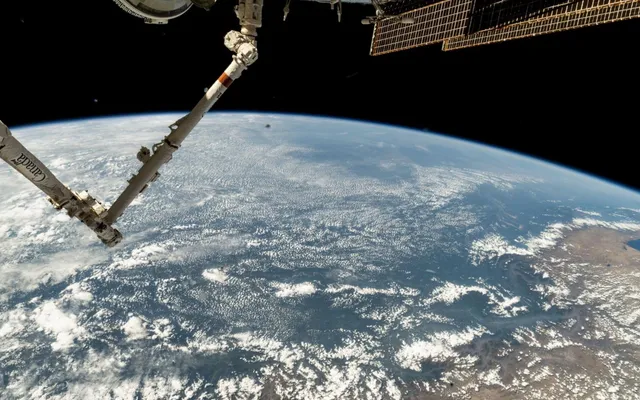

01空间机械臂关节
- 现场的问题
- 关节承受发射段振动与分离冲击，同时要求低回差与大中空走线。
- 物理机理与差异
- 柔轮薄壁在交变应力下存在疲劳风险；章动为全刚性多齿啮合，并支持中空走线。
- 替换建议
- 按载荷谱与走线需求同时选型，而不是只看额定转矩。
02大口径回转机构
- 现场的问题
- 回转中心需要为大电流与信号通道留出通孔，传统实心轴方案让不出来。
- 物理机理与差异
- 章动同轴结构可留出贯通走线空间（孔径参数整理中）。
- 替换建议
- 走线通道与刚度一起定，避免后期返工。
03太阳翼驱动机构（SADA）
- 现场的问题
- 要求长期连续低速运转，且服役期不能返修。
- 物理机理与差异
- 设计寿命正常工况 15,000 小时 ／ 极端工况 10,000 小时（以台架寿命测试报告为准）；磨损后支持轴向微调消隙。
- 替换建议
- 把可维护性写进寿命预算，而不是一次性耗材。
04宽温区与试验验证
- 现场的问题
- 项目对温度循环、真空与冲击有具体试验要求。
- 物理机理与差异
- 宽温区指标、润滑与材料方案按项目环境条件确认；试验验证按项目合同执行。
- 替换建议
- 先对齐环境条件与验证矩阵，再进入样件阶段。

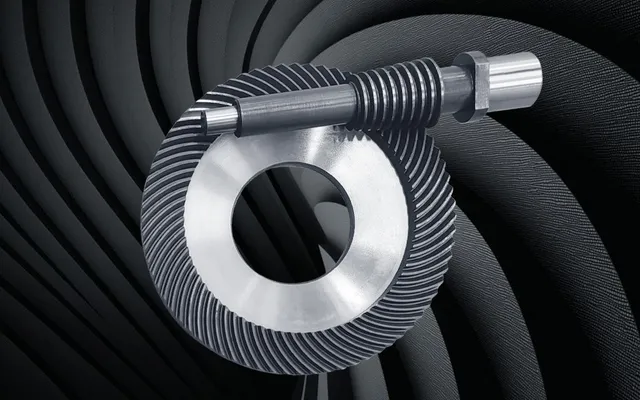

NuSpira 双导程偏置蜗杆副
90° 偏置交错轴 · 轴向微调消隙 · 可静态自锁

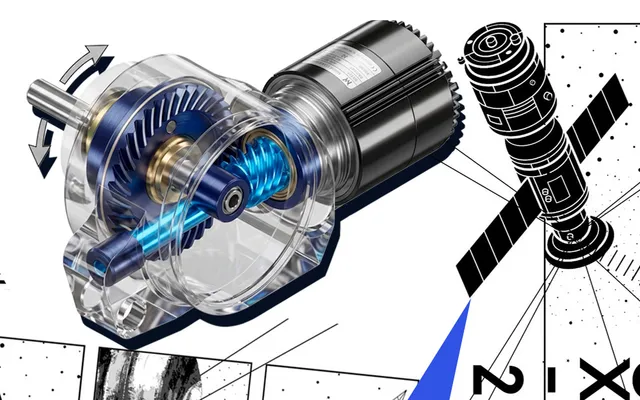

构型拓扑 · 空间折弯
90° 偏置交错轴，贴合舱壁布置
- 空间
- 输入轴与输出轴呈 90° 偏置分布，驱动组件可贴合舱壁或机架侧面布置。
- 单级大速比
- 单级速比 1:40–1:120（以规格书为准），减少多级串联带来的轴向长度。
精度保持 · 在线消隙
双导程轴向微调，抵消温度交变引起的间隙变化
- 在线消隙
- 通过轴向微调补偿齿侧间隙，无需拆卸中心距；空载背隙可通过微调趋零（以实测为准）。
- 承载
- 面域包络多齿接触，同体积承载能力约为传统蜗轮蜗杆减速装置的 1.5–3 倍（以测试为准）。
安全保持 · 断电工况
高减速比与摩擦角特性，可静态自锁
- 静态保持
- 依托高减速比与摩擦角特性可静态自锁，降低断电或停机时外部扰动力矩引起的漂移。
- 系统级效率
- 单级大速比减少中间传动环节，有利于提升系统综合效率（不给单件效率数值）。
NuSpira 方案在紧凑作动上的三项价值
空间
贴壁布置压缩包络
90° 偏置交错轴把驱动组件顺势折弯，减少舱内径向占用。
精度
磨损后可重新锁定回差
双导程轴向微调，空载背隙可通过微调趋零（以实测为准）。
安全
断电工况的静态保持
可静态自锁，减少对外挂抱闸的依赖。
NuSpira 偏置副选型路径按机构形态对号入座：先看包络与保持要求，再定型号
01天线铰链与指向微调
- 现场的问题
- 安装空间受限，同时要求微调分辨率与稳定的回差表现。
- 物理机理与差异
- 偏置交错轴把驱动组件折弯布置，压缩轴向包络；双导程轴向微调维持长期间隙稳定（以实测为准）。
- 替换建议
- 空间受限且要求进给稳定的机构，优先偏置副方案。
02舱门与展开机构精调锁紧
- 现场的问题
- 展开到位后需要保持位置，且不希望额外增加抱闸重量。
- 物理机理与差异
- 高减速比与摩擦角特性可静态自锁，配合锁紧机构形成冗余（以实测为准）。
- 替换建议
- 把保持能力写进机构设计，减少对抱闸的依赖。
03紧凑正交作动机构
- 现场的问题
- 机构需要在狭小空间内完成 90° 动力转向。
- 物理机理与差异
- 90° 偏置构型适配扁平包络；可按项目定制轴端接口与走线方式。
- 替换建议
- 扁平空间优先偏置副，避免多级串联把轴向叠高。
04宽温区消隙维护
- 现场的问题
- 温度循环后回差变化，需要在不拆卸的条件下调整。
- 物理机理与差异
- 双导程副支持轴向微调在线消隙，可重新锁定回差（以实测为准）。
- 替换建议
- 把消隙维护写进装配与测试流程，而不是等超差换件。
机构分工速查按机构功能分工，不按型号堆料
| 机构类型 | 推荐方案 | 核心工程价值 |
|---|---|---|
| 空间机械臂关节与回转机构 | ND 系列章动减速器 | 全刚性多齿承载适应瞬态过载；支持中空走线，滑环与管路内置。 |
| 太阳翼驱动与指向机构 | ND 系列章动减速器 | 长期低速连续运转；磨损后支持轴向微调消隙（寿命以台架报告为准）。 |
| 天线铰链与展开机构精调 | NuSpira 双导程偏置蜗杆副 | 90° 偏置贴壁布置压缩包络；双导程轴向微调；可静态自锁。 |
| 紧凑正交作动机构 | NuSpira 双导程偏置蜗杆副 | 狭小空间内完成 90° 动力转向；单级大速比减少串联级数。 |

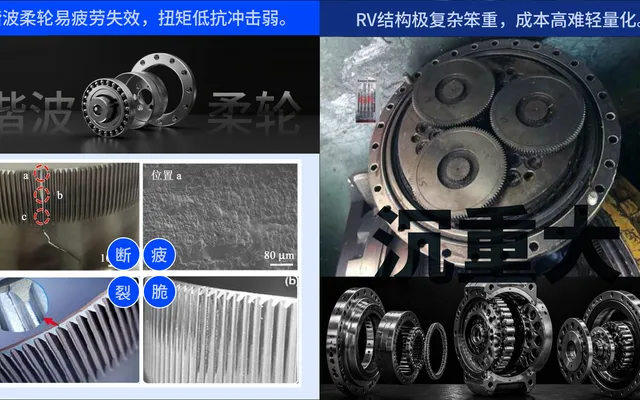

物理拓扑原理对标
底层原理对标：谐波 / 普通蜗轮 / 章动 / NuSpira
只对比公开物理机理与几何拓扑的客观差异，不含未标定竞品实测数据；不涉及具体装备与参数披露。
| 工程考量维度 | 宇航级谐波减速器 | 普通单导程蜗轮与齿轮箱 | NuDrive 章动减速器 | NuSpira 双导程偏置蜗杆副 |
|---|---|---|---|---|
| 空间构型 | 同轴贯通，中心走线依赖附件组合。 | 传统单导程蜗轮：中心对心，轴向较长。 | 同轴结构，支持中空走线设计（孔径参数整理中）。 | 90° 偏置交错轴，驱动组件可贴壁布置。 |
| 刚度与承载 | 柔轮在低载荷区存在非线性刚度死区。 | 局部点线接触，接触应力较高。 | 全刚性连续多齿啮合，承载由多齿分摊。 | 面域包络多齿接触，承载约为传统蜗轮蜗杆的 1.5–3 倍（以测试为准）。 |
| 间隙可补偿性 | 结构上难以机械消隙，磨损后回差趋于发散。 | 单导程结构难以轴向消隙。 | 对称大跨距预紧，支持轴向微调消隙。 | 双导程轴向微调，磨损后可在线重新锁定。 |
| 断电位置保持 | 需依靠后级抱闸保持位置。 | 部分工况可自锁，抗冲击能力有限。 | 全刚性支撑配抱闸，保持位置更稳定。 | 高减速比与摩擦角特性，可静态自锁。 |
| 抗瞬态冲击 | 薄壁件在高交变应力下存在疲劳风险。 | 齿面在冲击载荷下存在剪切损伤风险。 | 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。 | 重载齿宽与大接触区，承载裕度较高（以测试为准）。 |
| 典型机构 | 轻载指向与小型回转机构。 | 低精度姿态调整机构。 | 空间机械臂关节、太阳翼驱动、大口径回转机构。 | 天线铰链、展开机构精调、紧凑正交作动。 |
注：本对比矩阵仅基于各传动拓扑的公开力学原理与几何构型差异展开分析；涉及 NuDrive 的性能表述均带限定词， 具体数值以各型号正式测试报告与样品实测为准。宽温区适配、润滑与材料方案按项目环境条件确认，试验验证按项目合同执行。
产品矩阵与选型对接
按机构环境匹配传动方案与验证路径
提供机构包络、载荷谱与环境条件（温度循环、力学环境），应用工程团队将在 24 小时内响应并给出选型建议。
空间与高端装备传动回转机构用章动 · 紧凑作动与精调用偏置副
标准减速器
ND 系列标准减速器
Nutation Reducer
- 适用机构
- 空间机械臂关节、太阳翼驱动、大口径回转机构
- 技术特征
- 全刚性空间多齿啮合；机座号 17/20/25/32/40，额定转矩 46–572 N·m（以规格书为准）。
- 交付支持
- 提供 3D STEP 数模与接口复核；宽温区与试验验证按项目合同执行。
获取 ND 系列选型资料
偏置蜗杆副

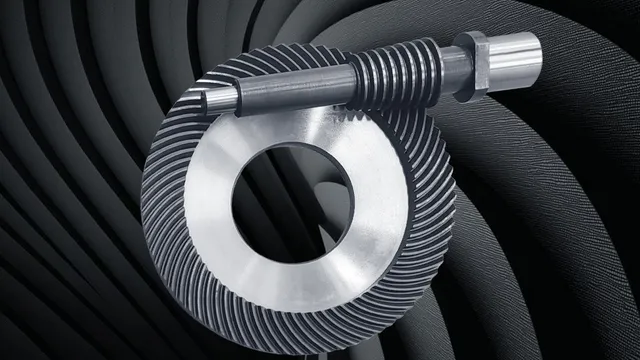

NuSpira 双导程偏置蜗杆副
NuSpira Reducer
- 适用机构
- 天线铰链、展开机构精调、紧凑正交作动机构
- 技术特征
- 90° 偏置交错轴，支持轴向微调消隙；单级速比 1:40–1:120，转矩 75–1500 N·m（以规格书为准）。
- 交付支持
- 可按项目定制轴端接口与安装包络，提供参数包与 CAD 模型。
索取参数包与 CAD
专项对接：提供 3D STEP 数模与接口复核；环境适应性与验证矩阵按项目工况与合同执行，可按需签署保密协议后对接。
注：本页数据为设计规格，最终以正式测试报告与样品实测为准；宽温区、润滑与材料方案按项目环境条件确认， 试验验证按项目合同执行。本页不涉及具体装备型号与参数披露。
