面向仿生灵巧手指关节与微型执行器
小微模数面齿轮副Micro-Module Face Gear · 灵巧手指骨微传动定制方案
非现货标品，针对整机厂指骨微空间、电机接口与抓握工况深度定制开发：空间 90° 正交折叠释放指骨纵向空间，单级直出 1:10 大速比；圆柱小齿轮具备宽幅轴向浮动容差，彻底免除微米手工挑垫；全金属滚动接触高反驱透明，支撑底层原生触觉阻抗力控。
- 空间 90° 正交折叠（单级 1:10 大速比，电机平躺内嵌指骨）
- 圆柱小齿轮轴向浮动容差（免微米手工配磨垫片，赋能自动压装）
- 原生准直驱高反驱透明（相交滚动无自锁，支撑底层电流力控）
- 全流程定制开发（外径 Φ8–18 mm、交角 80°–100° 按工况设计）
Φ8.0 – Φ18.0 mm
1:5 – 1:15 ｜ 80°–100°
定制导向：根据客户灵巧手指骨 3D 腔体、电机出轴与抓握工况定制开发。
机理突破与对标破局
四大结构性优势，化解传统微传动的物理瓶颈
直面微型锥齿轮、微型蜗杆、微型行星与腱绳传动的传统工程死局，以小微模数面齿轮的空间共轭拓扑全面破局。
电机沿指骨纵向平卧：终结微型行星同轴拉长的空间失控
微电机自身轴向细长，传统方案直接同轴串联微行星减速器，总长超过 35~50 mm，指节比例严重拉长；小微模数面齿轮将动力输入轴与指骨回转轴配置为空间 90° 正交相交，微电机可平躺贴合内嵌于指骨纵向腔体内，单级直出 1:10 大速比，直接消减多级行星级联，实现 ≤8 mm 级拟人指厚。
60+ 齿空间共轭 · 消减多级行星级数
- 空间与构型01
90° 正交单级大速比，消减多级行星级联
- 传统行星与微锥齿瓶颈
- 微电机轴向细长，直接同轴串联微行星减速器导致指节长度严重超标，人手比例崩塌；改用微型伞齿轮转向，单级速比极小（通常 ≤1:3），后端仍须串联 2~3 级微行星，指节轴向尺寸再度失控，被迫在指节外部凸起机壳。
- 小微模数面齿轮破局
- 动力输入轴与指骨回转轴呈空间 90° 正交相交，微电机平躺贴合内嵌于指骨纵向腔体内；单级直出 1:10 大速比（60+ 齿），消减多级行星级联，将指节横向包络压到 ≤8 mm 级基准，把核心空间还给掌指高密度排布。
- 装配与公差02
圆柱小齿轮轴向浮动，彻底免除微米手工挑垫
- 微型锥齿装配死穴
- 微型弧齿锥齿轮对锥顶点重合度与安装距极度敏感，要求空间两锥顶微米级对齐（≤±0.03 mm）。在紧凑指节内，微量轴向游隙或热胀冷缩即引发齿面边缘啃切崩齿；批量装配全凭老师傅在显微镜下手工挑选微米垫片研配，良率崩溃。
- 小微模数面齿轮破局
- 输入端采用标准渐开线圆柱直齿轮：小齿轮沿自身轴向平移窜动时，基圆柱与面齿轮空间共轭包络线完全不变，接触印痕牢固居中。系统具备高达 ±0.35 mm 的轴向浮动容差，彻底终结垫片配磨，全面赋能流水线自动化快速压装。
- 力控与触觉03
相交滚动高反驱透明，打通底层电流阻抗感知
- 腱绳蠕变与蜗杆自锁瓶颈
- 腱绳传动具有非线性弹性伸长、张力衰减与导轮摩擦迟滞；微型蜗杆机构存在单向自锁，反驱效率趋近于零；多级行星则累积啮合干摩擦。机械反驱截止导致末端碰撞无法逆向传导，底层电流环无法感知指尖接触力，抓握脆硬物极易失控。
- 小微模数面齿轮破局
- 空间共轭相交轴滚动接触为主，摩擦阻尼极低且无机械自锁，赋予机构极高反驱透明度。单级传动大幅降低电机反射惯量（J·i²），末端微毫牛接触力瞬时透传至电机相电流，为基于底层电流环的高频无传感器柔顺阻抗力控提供物理级保真链路。
- 刚性与冲击04
空间共轭双重合度，全金属刚性啮合终身免维护
- 微锥齿崩齿与腱绳断丝风险
- 微模数直锥齿轮受背锥球面约束重合度仅略大于 1，急停碰撞全由单齿硬抗，极易塑性变形与崩齿断齿；腱绳方案在长期交变拉力下必产生疲劳拉伸与断丝，每隔数十小时需重新拆机张紧与重新校准零位，灵巧手沦为高频易损消耗件。
- 小微模数面齿轮破局
- 高阶局部化拓扑修形使端面与纵向双重合度突破 2.0+，瞬态冲击载荷由多齿协同均布分担，可承受额定扭矩约 300% 瞬时冲击（约 0.8 N·m，待台架实测）；全金属刚性啮合无绳长蠕变，终身免张紧与零日常调试，设计寿命目标 ≥20,000 h。
可定制工程设计包络
基准验证参数 vs 深度定制设计包络

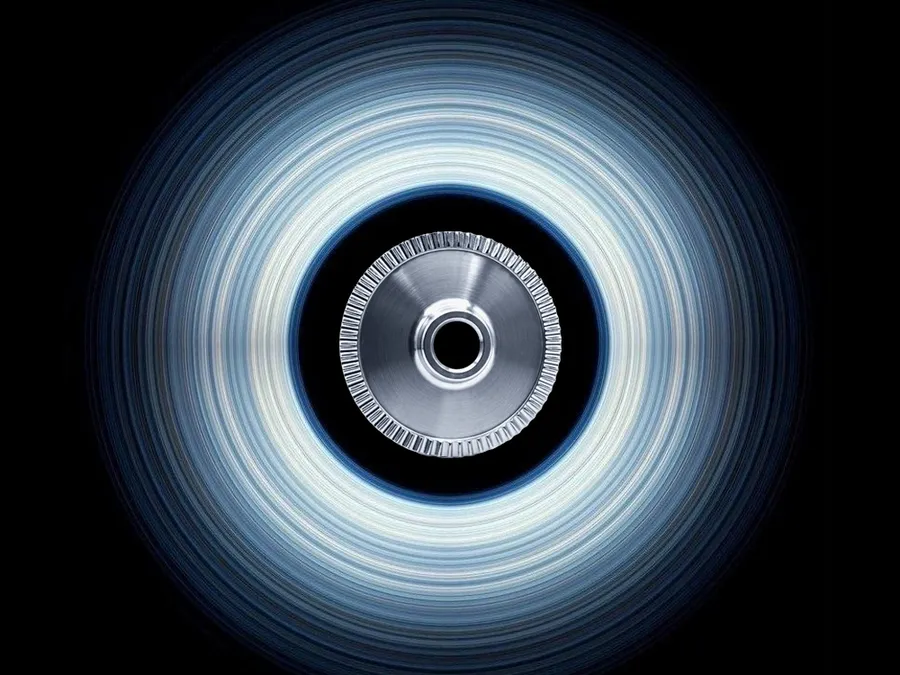

小微模数面齿轮副非现货标品。我们以经过验证的首版 Φ11 mm 样件参数为基准，在宽幅工程包络内接受客户定制开发。
| 工程参数维度 | 典型基准验证值 (首版样件) | 可定制工程包络区间 (Design Envelope) | 定制设计依据与适配考量 |
|---|---|---|---|
| 面齿轮外径 d₂ | Φ11.0 mm (首版验证样件) | Φ8.0 – Φ18.0 mm | 根据指节厚度包络（8/10/12/14 mm）按需匹配齿盘外径 |
| 圆柱小齿轮外径 d₁ | Φ3.2 mm | Φ2.0 – Φ6.0 mm | 可与微电机输出轴一体化直出齿，或过盈压装精密轴套 |
| 法向模数 mₙ | 0.176 mm | 0.15 – 0.30 mm | 在微模数加工可行性、单齿抗弯强度与齿面重合度间取平衡 |
| 单级正交传动比 i | 1:10 (60+ 齿) | 1:5 – 1:15 | 空间共轭多齿生成；支持按电机转速与末端角速度自由定制速比 |
| 小齿轮轴向浮动容差 ΔL_ax | ±0.35 mm (允许自由浮动) | ±0.25 – ±0.50 mm | 核心工程优势：小齿轮轴向平移不改变齿面共轭接触区，免垫片调隙 |
| 标准轴间交角 Σ | 90° (空间正交) | 80° – 100° (空间斜交) | 支持非正交斜角定制，完美贴合人手拇指生物解剖斜向对掌机构 |
| 齿盘中心通孔 d_h | Φ2.5 mm 贯通 | Φ1.5 – Φ4.5 mm (或实心) | 提供指节枢轴支承与微型阵列传感器柔性排线内走线通道 |
| 额定输出连续转矩 T_N | 0.30 N·m (目标值 ⏳) | 0.10 – 1.00 N·m | 依据单指持续抓取负荷设计，最终以正式台架测试报告为准 |
| 瞬态峰值抗冲击转矩 T_P | 约 0.80 N·m (~300% 额定) | 0.30 – 2.50 N·m | 双重合度多齿共轭均摊载荷，耐受指尖急停碰擦与抓取冲击 |
| 单级传动背隙 | ≤1.0 arcmin (目标值 ⏳) | ≤0.5 arcmin (配对研磨定制) | 支撑末端高重复定位精度与触觉微力辨识（待台架实测标定） |
全流程定制开发
从指骨工况输入到工程交付：标准化四步闭环
跳过通用减速器选型的妥协：针对您的灵巧手指节腔体与抓握目标，提供从拓扑建模、敏捷打样到装配指导的全程技术支持。
定制开发工程流程 (Workflow)
从工况输入到量产交付的标准化四步工程闭环
阶段一 · 边界校核 ·工况输入与可行性核验
导入客户指骨内部 3D 空间，校核微电机外径、出轴与抓握工况，完成初步几何可行性评估。
阶段二 · 拓扑修形 ·空间齿面建模与接触分析
基于空间共轭啮合理论推导专用齿面方程，开展 TCA 接触斑点仿真与修形，校核轴向浮动容差。
阶段三 · 试制验证 ·敏捷试制与首样测试
依托精密微冷挤与高精度超微加工工艺完成首批工程样件试制，实施静态刚度与反驱阻抗初测。
阶段四 · 批量交付 ·批量制造与装配支持
固化量产夹模与检测规程，提供自动化压装工装配合尺寸图纸与推力监控标准，保障高直通率。
包含齿面高阶修形几何与指骨干涉校核装配体（STEP/IGES）
齿面接触迹椭斑仿真、重合度计算书与轴向容差敏感度曲线
过盈配合尺寸公差、压装推力监控限值与工装夹具设计指引
定制开发需要您提供什么？
为评估空间可行性与速比分配，请准备以下边界信息：
近节 / 中节指骨内部可用内径（通常 ≤Φ12 mm）与轴向可用长度、关节摆角
电机外径（如 Φ6/Φ8/Φ10 mm）、额定转速、出轴形式（直出/D轴/轴套）及供电电压
单指持续抓取扭矩需求、瞬态过载冲击预期及目标关节回转角速度
是否需要中心中空贯通走线、微型阵列传感器排线走向及轴承支承形式
仅需齿轮副元器件（组件交付），或需要集成电机的一体化关节模组
微传动工程团队将开展空间几何干涉与速比可行性定制评估
工程资料与数模获取
提供标准样件装配参考数模与白皮书，加速灵巧手机构预研。
小微模数面齿轮定制选型指南与设计包络说明 (V1.2)
系统解析正交面齿轮几何原理、设计包络范围、轴向浮动容差机理与定制配合公差。
基准 Φ11 mm 样件参考 3D STEP 装配数模包
包含标准 90° 正交装配约束数模、小齿轮轴向浮动限位参考、指骨腔体干涉预校核基准。
仿生灵巧手指节腔体与正交微传动集成白皮书
深入解析微空间轴承布置、过盈压装工艺、润滑选型与免挑垫自动化装配指导。
微传动物理拓扑原理多维对标
为什么小微模数面齿轮是灵巧手内置传动的最优解
基于几何拓扑、装配公差与接触力学的公开机理，系统性比对小微模数面齿轮与微型行星、微型锥齿轮、腱绳传动的工程差异。
| 工程考量维度 | 微型行星减速器 (同轴串联) | 微型弧齿锥齿轮 (90° 正交) | 腱绳驱动方案 (滑轮组) | 小微模数面齿轮副 | 机理差异与工程价值 |
|---|---|---|---|---|---|
| 指骨空间布局与包络 | 电机、齿轮箱同轴串联，轴向极长（>35 mm），指节无法还原人手比例。 | 90° 转向但单级速比极小（≤1:3），后端仍须串联 2~3 级微行星，尺寸再度失控。 | 驱动源集中于前臂或掌心，通过导轮穿线驱动；走线阻抗大且占用手背空间。 | 90° 正交空间极薄包容，单级直出 1:10 大速比；电机平躺内嵌指骨，实现 ≤8 mm 拟人指厚。 | 释放指骨纵向空间，支持高密度多自由度排布与自然拟人外观。 |
| 装配敏感度与量产良率 | 中等：多级微行星齿轮累积误差大，微模数行星轮系组装精度要求苛刻。 | 极差：两锥顶相交必须微米级重合，微量受载轴向窜动即啃齿，高度依赖手工挑垫。 | 繁琐：多自由度穿线导轮装配极其耗时，绳头打结与张力一致性难以自动化。 | 钝感友好：圆柱小齿轮轴向自由浮动 ±0.35 mm，免垫片配磨，支持流水线自动化快速压装。 | 彻底解耦微型装配对中壁垒，千台级批量装配工时从数天压缩至分钟级。 |
| 反向可驱透明度与力控 | 一般：齿轮级数多累积摩擦阻尼大，电机转子转动惯量按 i² 严重放大。 | 中等：正反向效率尚可，但受限于后端多级微行星的摩擦阻尼累积。 | 差：绳索存在非线性弹性伸长、蠕变与导轮滑动迟滞，淹没微小触觉力信号。 | 极高透明度：滚动接触为主、无机械自锁，指尖接触受力毫牛级直透电机电流环。 | 消除摩擦死区与弹性非线性，支撑高动态高频原生柔顺阻抗力控。 |
| 微齿抗冲击韧性 | 脆弱：微模数单级行星轮系小太阳轮受冲击易塑性屈服与折齿。 | 脆弱：受背锥球面约束重合度仅略大于 1，瞬态受力几乎由单齿硬抗，极易崩齿。 | 依赖绳索弹性：急停碰撞下绳索易拉伸变形，严重过载时存在疲劳断丝风险。 | 强韧：高阶共轭拓扑修形，双重合度 2.0+，承受约 300% 额定扭矩瞬态冲击不崩齿。 | 突破微模数单齿承载极限，指尖猛烈磕碰或急停时不发散、不断齿。 |
| 全生命周期维护标定 | 模块更换维护：磨损后需整体更换微型齿轮箱。 | 易偏磨发散：受冲击后齿端啃切磨损，需频繁拆机重新研磨调隙。 | 高频易损消耗件：每数十小时需重新张紧与力学零点标定，售后返修成本畸高。 | 全金属刚性免维护：终身免张紧与零日常调试，服役期间回差不发散（设计寿命 ≥20,000 h）。 | 终结灵巧手高频返修消耗件现状，显著降低机器人商业运营维护成本。 |
注：本对比矩阵仅基于各传动构型的公开力学原理与几何拓扑展开分析；具体测试指标以出厂技术报告为准。
索取微传动规格对照表与测试大纲交付形态与系统决策
齿轮副组件交付 vs 一体化关节模组：匹配您的研发能力
根据团队的机电集成深度与研发阶段，选择最符合您产品上市节奏与工程成本的交付形态。
小微模数面齿轮副（组件交付）
适合对象：具备自研指节总成、微电机驱控与传感设计能力的灵巧手整机厂商、Tier-1 与科研团队。
灵巧手指关节模组（模组交付）
适合对象：追求快速推出整手样机、聚焦上层抓取算法与触觉学习，缺乏微型机电与驱动集成能力的中小团队。
仿生人手各指节位点微传动配置考量
近掌指关节（MCP 屈伸/侧摆）与近端指间关节（PIP）
承担灵巧手抓握最大主负荷与高频点位动作。设计重点在于高刚度、单级大速比（1:10~1:12）与抗冲击韧性。
远端指间关节（DIP）与拇指对掌旋转节
远端要求极轻自重降低末端转动惯量；拇指关节要求空间多向斜交角。设计重点在于超薄包络（≤Φ8 mm）与 80°~100° 斜交角定制。
定制开发工程保障与品质承诺
立足于服务灵巧手深度定制客户，提供成熟连续的批量制造保障与严格的商业数据保密机制：
成熟连续批量制造能力
工艺已跨越实验室阶段，具备成熟的超微模数精密加工、微冷挤成形与自动化压装工装保障体系，支撑万套级连续规模化稳定供货。
严格的客户数据与 IP 保密管理
针对定制客户的灵巧手指骨 3D 腔体、电机拓扑与内部机械构型，实施严格的保密管控与物理治具专属隔离，恪守商业道德与知识产权保护。
敏捷定制开发与快速打样响应
由资深微传动与齿轮拓扑工程师直面客户对接；输入需求后高效开展几何干涉与可行性初评，快速出具样件与 TCA 报告，加速整手机构迭代。
全批次精密微检测与数据追溯
每批次交付均配备高精度微三坐标轮廓全检、齿面接触区（TCA）实测印痕及背隙出厂检验报告，关键工艺参数与批次质量数据终身可追溯。
按场景查看典型系统方案
*本页产品数据为设计规格，最终以正式测试报告为准。如需最新测试数据，请联系我们的工程师。
