底盘 · 高度
底盘空间受限与离地间隙不足
潜伏式 AMR 需要车身足够低才能钻入料架底部；同轴行星减速器轴向过长，电机与减速箱直串后会横向挤压车体空间。
- 现象：电机、减速箱与驱动轮同轴直串，占用大量纵向空间
- 影响：电池与电控被迫让位，或车体被迫垫高
- 代价：续航与低矮料架的适配通用性同时受限
仓储移动底盘 · 超薄正交驱动与顶升
90° 偏置卧式布置，压低驱动轮包高度
针对同轴减速器轴向过长挤占底盘高度的问题：偏置交错轴让电机横向贴合，把纵向空间让给电池与承重结构。
- 单级速比 1:40–1:120（以规格书为准）
- 空载背隙可通过轴向微调趋零（以实测为准）
- 可静态自锁，降低满载断电时的下沉风险
服务与物流机器人的底盘与关节传动
- NuSpira 双导程偏置蜗杆副·仓储移动底盘 · 超薄正交驱动与顶升
- ND 系列标准减速器·复合机器人关节 · 全刚性抗振

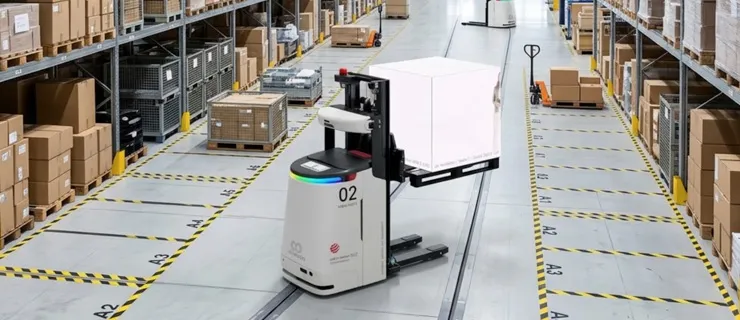

- 高频服役与维护设计·7×24 出勤 · 可维护 · 长寿命
NuSpira 双导程偏置蜗杆副
90° 偏置交错轴拓扑，电机可横向卧式贴合底盘；双导程轴向微调消隙，顶升工况下支持静态保持（以实测为准）。

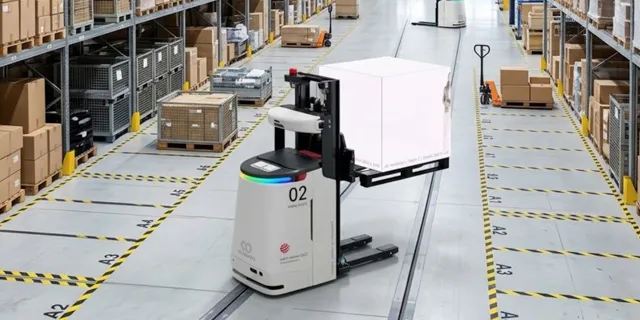

物流机器人的四重工况
底盘高度、过坎冲击、顶升保持与高频出勤
仓储与服务机器人对传动的约束很直接：装得进超薄底盘、扛得住路面冲击、断电不掉货、长期高频还能维护。
传统路线同轴行星减速器与直驱 ／ 小模数齿轮与普通蜗轮 ／ 大导程丝杠副对标机构：驱动轮包、顶升机构、车载协作臂、转向铰链
这个行业的逻辑是“高频出勤 + 全生命周期成本”：单台设备便宜不是重点， 能不能装进超薄底盘、坏了要不要整机拆解、断电会不会掉货，才是决定采购的东西。
冲击 · 齿面
地面接缝冲击与断齿风险
重载底盘满载高速通过伸缩缝、减速带或地坑时，轮系产生撞击回弹；小模数齿轮与普通蜗轮的同时接触齿数少，瞬态承载面积不足。
- 现象：接触齿数少，冲击载荷集中在个别齿面
- 影响：出现崩齿或轴承损伤，车辆直接趴窝
- 代价：堵塞物流主线，需现场拖车与停机拆修
顶升 · 保持
顶升机构断电下坠与微滑移
载货顶升托盘在急停或断电时受货物重力倒拖，需要长期给抱闸通电保持，或加装额外的机械插销。
- 现象：常规行星与大导程丝杠天然可逆，静态抗下坠阻抗低
- 影响：待机功耗与保持机构复杂度上升
- 代价：断电瞬间的反应延迟可能引发货物倾斜
复合臂 · 疲劳
车载协作臂的颠簸疲劳与定位虚位
复合机器人在行进中，车体微小晃动经长臂放大；柔性薄壁传动在高周交变应力下累积损伤，磨损后回差又无法调整。
- 现象：柔性薄壁件在交变晃动下应力集中
- 影响：服役一段时间后末端反向间隙增大
- 代价：上下料对位失败率上升，维护周期缩短
两条对应路线：NuSpira 双导程偏置蜗杆副 —— 90° 偏置卧式布置压低底盘高度，双导程轴向微调消隙，可静态自锁 ｜ ND 系列章动减速器 —— 全刚性多齿承载，支持中空走线，可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。
架构方案与选型指引
两条技术路线，覆盖底盘驱动与车载关节
驱动轮包与顶升机构要薄型化与保持能力，车载臂与转向舵轮要抗振与中空走线——按机构分工，而不是一套方案打全场。
NuSpira 双导程偏置蜗杆副
超薄驱动轮包 · 顶升与旋转托盘 · 可静态自锁
构型拓扑 · 卧式布置
90° 偏置交错轴，电机横向贴合底盘
- 空间
- 输入轴与输出轴呈 90° 偏置分布，电机可横向卧式布置，把纵向高度让给电池与承重结构。
- 单级大速比
- 单级速比 1:40–1:120（以规格书为准），减少多级串联带来的轴向长度。
精度保持 · 在线消隙
双导程轴向微调，重载磨损后重新锁定回差
- 在线消隙
- 通过轴向微调补偿齿侧间隙，无需拆卸中心距；空载背隙可通过微调趋零（以实测为准）。
- 承载
- 面域包络多齿接触，同体积承载能力约为传统蜗轮蜗杆减速装置的 1.5–3 倍（以测试为准）。
安全保持 · 断电工况
高减速比与摩擦角特性，可静态自锁
- 静态保持
- 依托高减速比与摩擦角特性可静态自锁，降低顶升满载时断电下沉的风险。
- 系统级效率
- 单级大速比减少中间传动环节，有利于提升系统综合效率（不给单件效率数值）。
NuSpira 方案在底盘与顶升上的三项价值
空间
卧式布置释放底盘高度
偏置交错轴让电机横向贴合，减少纵向占用。
精度
重载磨损后可重新锁定回差
双导程轴向微调，空载背隙可通过微调趋零（以实测为准）。
安全
顶升工况的静态保持
可静态自锁，减少对外置抱闸的依赖。
NuSpira 偏置副选型路径按机构对号入座：先看底盘高度与保持要求，再定型号
01潜伏式 AMR 驱动轮包
- 现场的问题
- 底盘高度受限，同轴减速器轴向过长挤压电池与电控空间。
- 物理机理与差异
- 偏置交错轴可横向卧式布置；双导程轴向微调维持回差稳定（以实测为准）。
- 替换建议
- 超低底盘优先按“高度占用＋承载”两条选型。
02剪叉与螺杆顶升机构
- 现场的问题
- 满载顶升时断电或急停，负载存在下沉风险。
- 物理机理与差异
- 高减速比与摩擦角特性可静态自锁，降低对持续通电抱闸的依赖（以实测为准）。
- 替换建议
- 把保持能力写进机构设计，减少待机功耗与额外机构。
03重载过坎与冲击核算
- 现场的问题
- 满载通过伸缩缝、减速带时的瞬态冲击。
- 物理机理与差异
- 只按稳态负载选型会漏掉冲击峰值；按载荷谱核算并留出裕度（以规格书为准）。
- 替换建议
- 以载荷谱而不是单一额定值确定机座号。
04高频出勤的维护预算
- 现场的问题
- 7×24 出勤下，回差发散会直接影响导航纠偏与对位精度。
- 物理机理与差异
- 双导程副支持轴向在线调隙，磨损后可现场重新锁定回差（以实测为准）。
- 替换建议
- 把调隙纳入保养计划，而不是等超差换机。
ND 系列全刚性章动减速器
复合移动机器人关节 · 大中空转向舵轮 · 全刚性抗振
构型拓扑 · 抗振抗冲
全刚性多齿啮合，移除薄壁疲劳路径
- 结构层面
- 取消薄壁柔轮，从结构上移除交变应力下的疲劳与微齿面损伤路径。
- 抗瞬态冲击
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
控制 · 刚度
全刚性传动链，到位整定不必为迟滞等待
- 刚度
- 全刚性连续啮合，低载荷区没有柔性件带来的刚度死区；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）。
- 可维护性
- 大跨距预紧支持轴向微调消隙，服役磨损后可重新锁定回差（以实测为准）。
工程交付 · 中空走线
贯通中空轴，动力与信号线穿过回转中心
- 中空走线
- 支持动力线、总线与气路内置走线（孔径参数整理中）。
- 安装包络
- 可按机构包络定制法兰接口与轴端形式（按项目工况确认）。
章动方案在复合臂与舵轮上的三项价值
抗振
取消薄壁件失效路径
多齿连续承载，避免柔性薄壁的高周疲劳问题。
刚度
高刚度支撑到位精度
传动链刚度更高，末端整定更快（以实测为准）。
走线
中空通道内藏管线
动力与信号线可内置走线（孔径整理中）。
章动减速器选型路径按机构功能对号入座：先看载荷环境与走线，再定型号
01复合机器人臂 J1–J6
- 现场的问题
- 底盘行进振动经长臂放大，末端定位与对位精度受影响。
- 物理机理与差异
- 柔性薄壁件在高周交变应力下累积损伤；章动为全刚性多齿啮合，并支持轴向微调消隙。
- 替换建议
- 车载关节优先按抗振与刚度选型，而不是只看额定转矩。
02全向平台主动转向铰链
- 现场的问题
- 转向舵轮中心需要走动力线与编码器线，常规方案让不出通道。
- 物理机理与差异
- 章动同轴结构可留出贯通走线空间（孔径参数整理中）。
- 替换建议
- 走线通道与回转刚度一起定，避免后期返工。
03带载急停与防撞条碰撞
- 现场的问题
- 底盘带载急停或触发防撞时存在瞬态冲击。
- 物理机理与差异
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。
- 替换建议
- 按冲击工况核算，而不是只按稳态负载选型。
04整机寿命与维护窗口
- 现场的问题
- 物流设备停机窗口短，要求减少非计划换件。
- 物理机理与差异
- 设计寿命正常工况 15,000 小时 ／ 极端工况 10,000 小时（以台架寿命测试报告为准）；磨损后支持轴向微调消隙。
- 替换建议
- 把可维护性写进寿命预算，而不是一次性耗材。
机构分工速查按机构功能分工，不按型号堆料
| 机构与功能总成 | 推荐方案 | 核心工程收益 |
|---|---|---|
| 重载 AMR／AGV 差速与舵轮驱动轮包 | NuSpira 双导程偏置蜗杆副 | 90° 偏置卧式布置压低底盘高度；面域包络多齿承载抗路面冲击；可静态自锁。 |
| 剪叉与螺杆顶升机构、旋转托盘 | NuSpira 双导程偏置蜗杆副 | 高减速比与摩擦角特性可静态自锁，降低断电下沉风险，减少外置抱闸依赖。 |
| 复合移动机器人臂（J1–J6 全轴系） | ND 系列章动减速器 | 全刚性多齿承载抗底盘振动与惯性冲击；支持中空走线，气电总线一体内穿。 |
| 全向平台主动转向铰链 | ND 系列章动减速器 | 大中空通道直通动力与信号线；全刚性支撑提供回转刚度（孔径参数整理中）。 |
物理拓扑原理对标
底层原理对标：同轴行星与直驱 / 小模数齿轮与蜗轮 / 章动 / NuSpira
只对比公开物理机理与几何拓扑的客观差异，不含未标定竞品实测数据。
| 工程考量维度 | 同轴行星减速器与直驱 | 小模数齿轮与普通蜗轮 | NuDrive 章动减速器 | NuSpira 双导程偏置蜗杆副 |
|---|---|---|---|---|
| 空间构型 | 同轴直串，轴向长度占用底盘高度。 | 传统卧式蜗轮：中心对心，纵向尺寸较大。 | 同轴结构，支持中空走线设计（孔径参数整理中）。 | 90° 偏置交错轴，电机可横向卧式贴合底盘。 |
| 刚度与承载 | 直驱与谐波在低载荷段刚度表现不同，薄壁件存在疲劳路径。 | 小模数齿轮与普通蜗轮接触齿数少，瞬态承载面积不足。 | 全刚性连续多齿啮合，承载由多齿分摊。 | 面域包络多齿接触，承载约为传统蜗轮蜗杆的 1.5–3 倍（以测试为准）。 |
| 间隙可补偿性 | 结构上难以机械消隙，磨损后回差趋于发散。 | 单导程结构难以轴向消隙。 | 对称大跨距预紧，支持轴向微调消隙。 | 双导程轴向微调，磨损后可在线重新锁定。 |
| 断电保持 | 需依靠抱闸或持续通电保持。 | 行星与大导程丝杠天然可逆，静态阻抗低。 | 全刚性支撑配抱闸，保持位置更稳定。 | 高减速比与摩擦角特性，可静态自锁。 |
| 抗瞬态冲击 | 薄壁件在高周交变应力下存在疲劳风险。 | 齿面在冲击载荷下存在损伤风险。 | 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。 | 重载齿宽与大接触区，承载裕度较高（以测试为准）。 |
| 典型机构 | 轻载车载臂与末端机构。 | 常规驱动桥与丝杠顶升。 | 复合移动机器人臂、转向舵轮、分拣转盘。 | AMR 驱动轮包、顶升与旋转托盘机构。 |
注：本对比矩阵仅基于各传动拓扑的公开力学原理与几何构型差异展开分析；涉及 NuDrive 的性能表述均带限定词， 具体数值以各型号正式测试报告与样品实测为准。
产品矩阵与选型对接
按底盘与机构匹配传动方案
提供底盘包络、载荷谱与出勤工况，应用工程团队将在 24 小时内响应并给出选型建议。
底盘驱动与车载关节传动轮包与顶升用偏置副 · 车载臂与舵轮用章动
偏置蜗杆副
NuSpira 双导程偏置蜗杆副
NuSpira Reducer
- 适用机构
- 差速与舵轮驱动轮包、剪叉与螺杆顶升机构、旋转托盘
- 技术特征
- 90° 偏置交错轴，支持轴向微调消隙；单级速比 1:40–1:120，转矩 75–1500 N·m（以规格书为准）。
- 交付支持
- 可按底盘包络定制法兰与轴端；集成参考图纸与自锁验算配合按项目提供。
获取驱动轮包选型资料
标准减速器
ND 系列标准减速器
Nutation Reducer
- 适用机构
- 复合移动机器人臂关节、全向平台转向铰链、分拣转盘
- 技术特征
- 全刚性空间多齿啮合；机座号 17/20/25/32/40，额定转矩 46–572 N·m（以规格书为准）。
- 交付支持
- 提供 3D STEP 数模与接口复核；中空孔径参数整理中。
获取 ND 系列选型资料
工程师资源配合：可按项目提供驱动轮包集成参考图纸（STEP）、顶升机构保持能力验算配合与 3D 数模。
注：本页数据为设计规格，最终以正式测试报告与样品实测为准；集成图纸与验算配合按项目提供。
