骨科 · 磨削让刀
磨骨与截骨时的“让刀”与颤振
骨钻磨头接触高密度皮质骨或骨水泥时反力骤增，柔轮呈现“弱弹簧”式的弹性退让；钻头滑过骨面突起又瞬间回弹，诱发高频振颤。
- 现象：切削工况下末端位置随切削阻力变化而漂移
- 影响：截骨面平整度与假体贴合误差难以收窄
- 代价：算法为保住精度，被迫限制切削进给速度
骨科置换与微创截骨 · 全刚性轨迹
全刚性空间连续共轭，抑制切骨让刀与末端颤振
针对传统谐波在磨削阻力突变下的“弱弹簧”弹性死区：以连续多齿刚性承载减少轨迹微振荡，保持截骨面轮廓度与假体贴合一致性。
- 额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）
- 支持中空走线设计（孔径参数整理中）

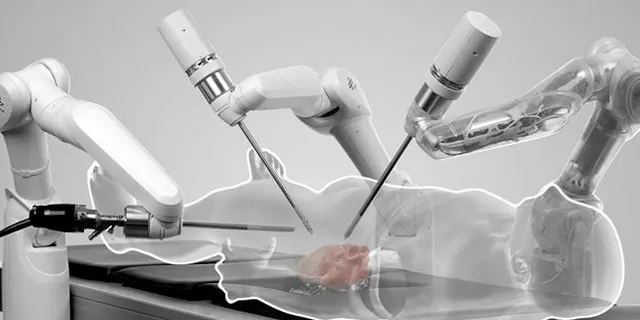

医疗与手术机器人关节传动
- ND 系列标准减速器·骨科置换与微创截骨 · 全刚性轨迹
- NuSpira 双导程偏置蜗杆副·立体定向与经皮穿刺 · 90° 正交空间

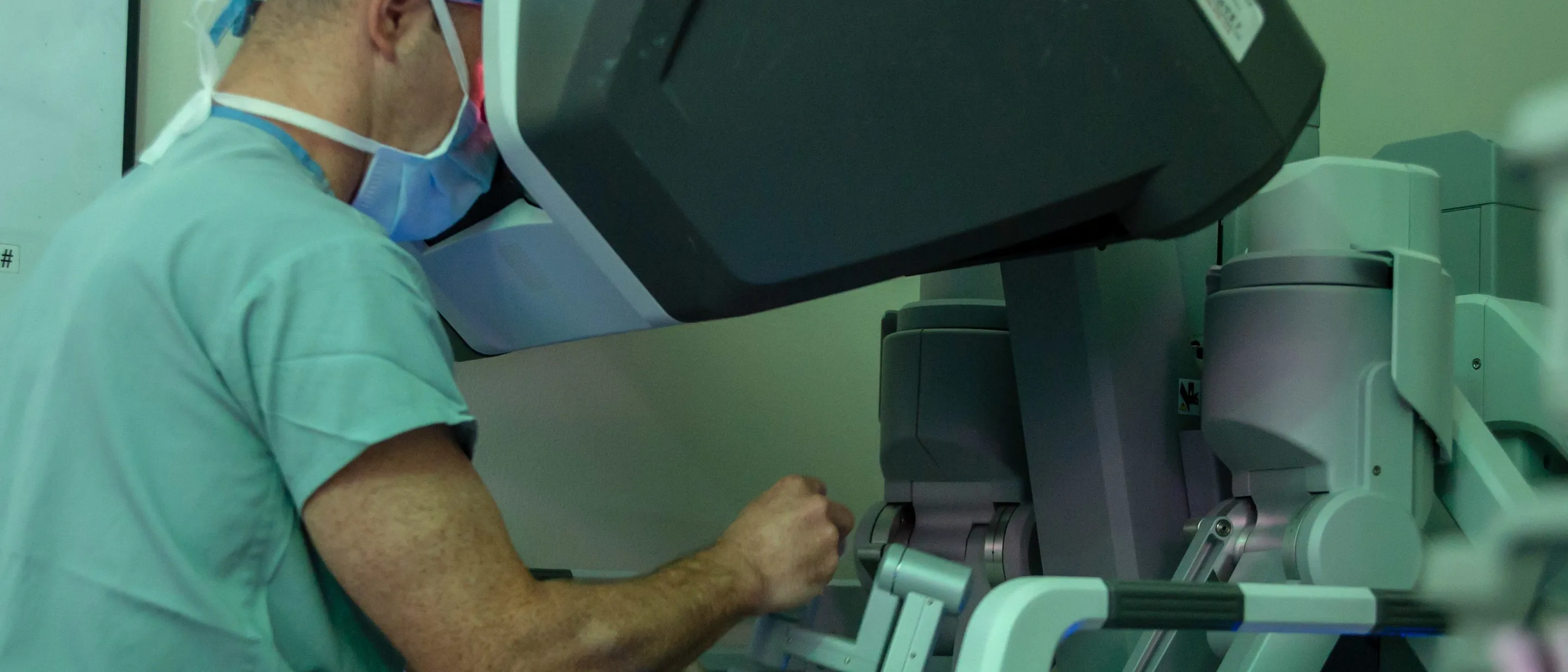

- 安全冗余与寿命设计·断电保持 · 可维护精度 · 长寿命
ND 系列标准减速器
多齿空间共轭啮合，取消柔性薄壁件这一失效路径；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准），切削阻力突变时末端退让与振颤显著降低。
传统传动路线瓶颈
受制于柔性形变与间隙磨损的手术精度瓶颈
在毫厘必争的创口内，传动链的弹性死区与背隙漂移直接关系到术中安全性与截骨平整度。
传统路线医疗级谐波减速器 ／ 普通精密蜗轮与直齿 ／ 行星＋电磁抱闸组合对标工况：手术机械臂主臂、穿刺进给轴、姿态与调平机构
同一台手术装备上，主臂、进给轴与姿态机构的传动诉求并不相同：主臂怕弹性退让，进给轴怕反向虚位， 姿态机构怕断电滑落。传统路线的代价，最终都落在术中安全与手术精度上。
骨科 · 术中过载
术中干涉与急停冲击落在薄壁件上
标定或换械时的意外干涉、以及急停制动瞬态，会把峰值载荷集中到柔轮薄壁上；薄壁件一旦出现裂纹或崩齿，只能中断手术更换部件。
- 现象：按稳态额定转矩选型，忽略术中瞬态峰值
- 影响：反复冲击后重复定位精度与一致性下降
- 代价：无菌间内停机换件，风险与代价都远高于术前
穿刺 · 反向虚位
进给机构的反向空行程
定向穿刺与活检进针需要往复微调，普通直齿或蜗轮机构磨损后反向间隙变大，针尖回退时存在不可控空行程。
- 现象：验收只看初始回差，不看长期磨损后的反向间隙
- 影响：光学导航坐标与针尖实际机械位置出现偏差
- 代价：反复试穿，增加患者创伤与手术时间
空间 · 轴向包络
狭小切口内的轴向长度与断电保持
“电机＋行星＋电磁抱闸”的轴向长度大，切口周围空间本就紧张；断电时抱闸吸合存在延迟，重载工具存在微沉降风险。
- 现象：为容纳传动与抱闸，机械臂外轮廓被迫放大
- 影响：遮挡术野与 C 型臂透视视野
- 代价：术中出现位置丢失，需要重新校准
玖璋的两条对应路线：章动减速器 —— 全刚性空间曲面多齿啮合，取消柔性薄壁件这一失效路径，可承受额定扭矩约 300% 的瞬时冲击载荷 （以台架测试为准）｜ NuSpira 双导程偏置蜗杆副 —— 90° 偏置交错轴压缩轴向包络，双导程轴向微调消隙，可静态自锁。
架构方案与选型指引
两条技术路线，覆盖切削与微创进给
同一套正向研发的面齿轮齿形底座：主臂切削用全刚性拓扑，正交微进给用偏置蜗杆副——按机构形态选择交付边界。
ND 系列全刚性章动减速器
对标主流同机座号谐波的安装包络与法兰接口（尺寸以规格书对照表为准）
构型拓扑 · 切削刚度
多齿空间共轭啮合，切削不留弹性退让
- 全行程线性刚度
- 取消柔轮薄壁的形变逻辑，低转矩区不再有刚度死区；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）。
- 切削稳定性
- 切削阻力突变时末端退让与残余振颤显著降低，轨迹跟踪更平稳。
失效机理 · 过载边界
取消柔性薄壁件，术中冲击不留薄壁失效路径
- 对传统谐波
- 取消薄壁柔轮，从结构上移除交变应力下的疲劳与齿面损伤路径。
- 抗瞬态冲击
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
工程交付 · 走线集成
贯通中空轴，动力线与冲洗管路内置
- 中空走线
- 支持动力线、内窥镜光纤与冲洗管路内置走线（孔径参数整理中）。
- 安装包络
- 对标同机座号谐波的安装包络与法兰接口（尺寸以规格书对照表为准）。
章动方案在医疗场景的三项价值
切削刚度
刚性切入，减少“让刀”
全刚性连续啮合，切削阻力变化不再通过弹性形变传递到末端。
术中安全
冲击工况不留薄壁失效路径
取消薄壁柔轮，可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
长期精度
磨损后支持轴向微调消隙
设计寿命正常工况 15,000 小时 ／ 极端工况 10,000 小时（以台架寿命测试报告为准）。
章动减速器选型路径按临床工况对号入座：先认出是哪一类关节，再判断要不要换
01骨科关节置换切削主臂
- 现场的问题
- 磨骨与截骨时末端随切削阻力漂移，截骨面平整度只能靠降低进给速度换取。
- 物理机理与差异
- 柔轮在低扭矩区存在非线性刚度死区，切削阻力突变时末端出现弹性退让；章动为全刚性多齿啮合，末端整定时间随之缩短。
- 替换建议
- 高负载切削主臂优先选全刚性传动链，而不是靠降速兜底。
02脊柱手术主臂与微创导引
- 现场的问题
- 需要低阻力拖拽示教与稳定定位，力反馈信号不能被传动链弹性淹没。
- 物理机理与差异
- 全刚性啮合没有柔轮的弹性滞后环节，力反馈与位置观测更干净（额定载荷滞后损失 ≤1 arcmin，17 规格，以实测为准）。
- 替换建议
- 力控示教与导航定位刚度敏感的关节，换装章动。
03影像设备与手术床的精密姿态轴
- 现场的问题
- 扫描床位移与角度调整要求平稳、低噪音、长时间连续运行。
- 物理机理与差异
- 全刚性结构配大跨距支撑，适合连续运行；设计寿命正常工况 15,000 小时 ／ 极端工况 10,000 小时（以台架寿命测试报告为准）。
- 替换建议
- 连续运行的姿态轴按寿命预算选型，而不是只看初始精度。
04康复与外骨骼的频繁启停关节
- 现场的问题
- 频繁起停与跌倒冲击，对传动件的抗冲击与一致性要求高。
- 物理机理与差异
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准），并支持轴向微调消隙维持长期精度。
- 替换建议
- 以抗冲击与可维护性作为选型主轴。
NuSpira 双导程偏置蜗杆副
90° 偏置交错轴 · 支持轴向微调消隙 · 可静态自锁
构型拓扑 · 空间折弯
90° 偏置交错轴，压缩轴向包络
- 空间折弯
- 输入轴与输出轴呈 90° 偏置分布，长条形伺服电机可贴合布置在器械侧或机架侧面。
- 单级大速比
- 单级速比 1:40–1:120（以规格书为准），减少多级串联带来的轴向长度。
精度保持 · 在线消隙
双导程轴向微调，磨损后重新锁定间隙
- 在线消隙
- 通过轴向微调补偿齿侧间隙，无需拆卸中心距；空载背隙可通过微调趋零（以实测为准）。
- 承载
- 面域包络多齿接触，同体积承载能力约为传统蜗轮蜗杆减速装置的 1.5–3 倍（以测试为准）。
安全保持 · 断电工况
高减速比与摩擦角特性，可静态自锁
- 静态保持
- 依托高减速比与摩擦角特性可静态自锁，配合抱闸形成断电工况下的双重保持。
- 系统级效率
- 单级大速比减少中间传动环节，有利于提升系统综合效率（不给单件效率数值）。
NuSpira 方案在医疗场景的三项价值
空间
扁平直角布局，压缩机构包络
90° 偏置交错轴让动力直角转入细长鞘管或扁平器械盒。
精度
磨损后可在线重新锁定间隙
双导程轴向微调，空载背隙可通过微调趋零（以实测为准）。
安全
断电工况的静态保持
高减速比与摩擦角特性带来静态自锁能力，配合抱闸形成双重保持。
NuSpira 偏置副选型路径按机构形态对号入座：先看空间与进给精度，再定型号
01神经外科立体定向头架
- 现场的问题
- 安装空间受限，同时要求微进给与稳定的回差表现。
- 物理机理与差异
- 偏置交错轴把长电机折弯布置，压缩头架轴向包络；双导程轴向微调可维持长期间隙稳定（以实测为准）。
- 替换建议
- 空间受限且要求进给稳定的机构，优先偏置副方案。
02穿刺活检进给轴
- 现场的问题
- 针尖往复微调不能有空行程，导航坐标需与末端机械位置一致。
- 物理机理与差异
- 普通直齿与蜗轮机构磨损后反向间隙趋于发散；NuSpira 支持轴向微调在线消隙，回差可重新锁定。
- 替换建议
- 把“消隙维护”写进机构设计，而不是等超差换件。
03腔镜器械推手与多自由度腕部
- 现场的问题
- 器械盒内空间扁平，动力需要直角转入细长鞘管。
- 物理机理与差异
- 90° 偏置构型适配扁平包络；可按项目定制轴端接口与走线方式。
- 替换建议
- 扁平空间优先偏置副，避免多级串联把轴向叠高。
04手术床与 C 型臂姿态调平
- 现场的问题
- 重载姿态调整需要保持位置，且担心断电滑落。
- 物理机理与差异
- 高单级减速比带来较高的反向传动阻抗，可静态自锁；重载工况按规格书选型并核算。
- 替换建议
- 姿态保持机构按“断电保持＋重载”两条同时选型。
物理拓扑原理对标
底层原理对标：谐波 / 普通蜗轮 / 章动 / NuSpira
只对比公开物理机理与几何拓扑的客观差异，不含未标定竞品实测数据。
| 工程考量维度 | 传统医疗级谐波 | 普通精密蜗轮机构 | NuDrive 章动减速器 | NuSpira 双导程偏置蜗杆副 |
|---|---|---|---|---|
| 空间构型 | 同轴贯通，需与其他零件组合实现走线。 | 90° 直交轴，蜗杆与蜗轮中心对心。 | 同轴结构，支持中空走线设计（孔径参数整理中）。 | 90° 偏置交错轴，轴向包络更扁平。 |
| 刚度特征 | 低扭矩区存在非线性刚度死区。 | 刚度中等，齿面受压产生形变。 | 全刚性连续多齿啮合，低扭矩区没有柔性件死区。 | 面域包络多齿接触，刚性优于普通蜗轮副。 |
| 间隙可补偿性 | 结构上难以机械消隙，磨损后回差趋于发散。 | 可用偏心套调整，精度保持依赖装配质量。 | 对称大跨距预紧，支持轴向微调消隙。 | 双导程轴向微调，磨损后可在线重新锁定。 |
| 断电保持 | 需依靠后级抱闸保持位置。 | 部分工况可自锁，抗冲击能力有限。 | 全刚性支撑配抱闸，保持位置更稳定。 | 高减速比与摩擦角特性，可静态自锁。 |
| 抗意外冲击 | 薄壁件在高交变应力下存在疲劳风险。 | 齿面在冲击载荷下存在剪切损伤风险。 | 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。 | 重载齿宽与大接触区，承载裕度较高（以测试为准）。 |
| 典型医疗场景 | 轻载穿刺导引臂等传统场合。 | 简易检查床推杆等低精度场合。 | 骨科关节置换、脊柱手术主臂切削轴。 | 神外定向、穿刺进给、紧凑手术台姿态轴。 |
注：本对比矩阵仅基于各传动拓扑的公开力学原理与几何构型差异展开分析；涉及 NuDrive 的性能表述均带限定词， 具体数值以各型号正式测试报告与样品实测为准。医疗认证与合规按项目合同执行适用标准。
产品矩阵与选型对接
按临床机构形态匹配传动方案
提供关节包络、载荷与行程工况，应用工程团队将在 24 小时内响应并给出选型建议。
医疗与手术装备传动主臂切削用章动 · 正交进给与保持用偏置副
标准减速器
ND 系列标准减速器
Nutation Reducer
- 适用位置
- 骨科与脊柱手术机械臂主臂、影像设备与手术床姿态轴
- 技术特征
- 全刚性空间多齿啮合；机座号 17/20/25/32/40，额定转矩 46–572 N·m，单级速比 50:1–160:1（以规格书为准）。
- 交付支持
- 提供刚度与回差测试数据、通用装配建议与 3D STEP 数模。
索取选型规格书
偏置蜗杆副
NuSpira 双导程偏置蜗杆副
NuSpira Reducer
- 适用位置
- 神外定向头架、穿刺进给轴、器械推手、手术床姿态调平
- 技术特征
- 90° 偏置交错轴，支持轴向微调消隙；单级速比 1:40–1:120，转矩 75–1500 N·m（以规格书为准）。
- 交付支持
- 可按项目定制轴端接口与走线，提供样机联调支持。
申请样机与测试数据
医疗项目支持：提供刚度与回差测试数据、通用装配建议与 3D STEP 数模；医疗认证与合规按项目合同执行适用标准。
注：本页数据为设计规格，最终以正式测试报告与样品实测为准；不声称已取得医疗认证，也不涉及具体客户与医院信息。
