切削 · 让刀与接刀痕
切削力突变导致的让刀与接刀痕

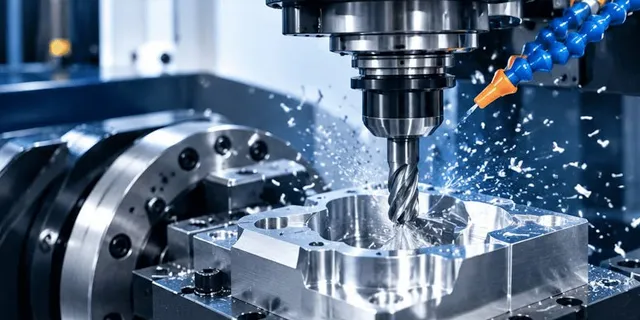

五轴侧铣或清根加工时，切削力突变使回转轴发生微小弹性偏转，工件表面出现振刀波纹与多轴接刀痕。
- 现象：直驱在低转速段缺少机械减速比杠杆，主要依靠电气刚度；柔轮方案则存在低载荷刚度死区
- 影响：表面粗糙度与轮廓度超差
- 代价：被迫降低单齿进给量与转速，单件节拍被拉长
五轴转台 A/C 轴 · 抗重切削
多齿共轭大接触面，抑制重铣削颤振与让刀刀纹
针对传统蜗轮承载面小、直驱重载靠大电流硬撑的两难：偏置交错轴多齿同时接触，把切削扰动摊到更多齿面上。
- 空载背隙可通过轴向微调趋零（以实测为准）
- 同体积承载约为传统蜗轮蜗杆 1.5–3 倍（以测试为准）
- 90° 偏置布局，减少转台径向占用
机床与精密转台的进给与分度传动
- NuSpira 双导程偏置蜗杆副·五轴转台 A/C 轴 · 抗重切削
- ND 系列标准减速器·高速双摆头 B/C 轴 · 全刚性联动
- 在线消隙与寿命设计·长寿命 · 在线精度补偿
NuSpira 双导程偏置蜗杆副
面域包络多齿接触，载荷由多齿分摊；双导程轴向微调消隙，磨损后可在线重新锁定回差（以实测为准）。
主流路线的三重挤压
切削刚度、热态漂移与反向回差的连锁代价
直驱有速度但缺机械杠杆、蜗轮能自锁却怕磨损——转台与摆头同时被切削刚度、热态一致性与回差发散三件事挤压。
主流路线力矩电机直驱（DDR）／ 传统单导程蜗轮蜗杆对标部件：五轴转台、双摆头、动力刀塔与分度盘
机床部件对传动的要求分成两路：转台与分度机构怕切削扰动与磨损后回差，摆头与复合轴怕联动带宽与走线空间。 下面的四条代价，最终都落在零件精度与停机时间上。
热态 · 精度漂移
连续重载后的热伸长与零位漂移
连续重载运行数小时后，工作台基准零位可能出现非线性热漂移，上午与下午加工的零件尺寸不一致。
- 现象：直驱为维持大扭矩长时间处于大电流工况，焦耳热直接传导至台面与分度轴系
- 影响：冷态到热态的加工一致性难以保证
- 代价：需要额外热隔离与冷却回路，机床故障点增加
磨损 · 反向回差
反向定位回差随服役发散
单导程蜗轮属局部点线接触，接触应力高；在冷却液冲刷下磨损加快，且结构上无法做轴向消隙。
- 现象：出厂背隙合格，服役一段时间后正反转双向定位误差退化
- 影响：分度与对孔精度下降，需要重新补偿或修磨
- 代价：停机拆解更换成套蜗轮蜗杆副，停产时间长
安全 · 断电与干涉
断电撞刀与机构空间干涉
急停或断电时直驱失电无保持力矩，重载刀具存在下沉风险；同轴减速器轴向过长又容易与防护罩干涉。
- 现象：缺少大摩擦角自锁机制，只能依赖摩擦片抱闸（存在响应延迟）
- 影响：长条形电机同轴布置挤压行程空间
- 代价：工件与刀具损伤，甚至波及主轴
两条对应路线：NuSpira 双导程偏置蜗杆副 —— 面域包络多齿接触承载重切削，双导程轴向微调消隙，可静态自锁 ｜ 章动减速器 —— 全刚性多齿啮合提升联动增益，支持中空走线，可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。
架构方案与选型指引
两条技术路线，覆盖转台与摆头
转台与分度机构要接触面与消隙能力，摆头与复合轴要联动带宽与走线空间——按部件分工，而不是一套方案打全场。
NuSpira 双导程偏置蜗杆副
五轴转台 A/C 轴 · 动力刀塔分度 · 双导程在线消隙
构型拓扑 · 多齿接触
面域包络多齿接触，承载重切削扰动
- 接触形态
- 面域包络多齿同时接触，载荷由多齿分摊（啮合率 10%–30%，以 TCA 分析／台架实测为准）。
- 承载
- 同体积承载能力约为传统蜗轮蜗杆减速装置的 1.5–3 倍（以测试为准）。
精度保持 · 双导程消隙
双导程轴向微调，磨损后在线重新锁定回差
- 在线消隙
- 通过轴向微调补偿齿侧间隙，无需拆卸中心距；空载背隙可通过微调趋零（以实测为准）。
- 分度一致性
- 消隙后可重新标定反向定位，减少因回差发散导致的停机修磨。
工程交付 · 正交包络
90° 侧贴布局，减少行程干涉
- 空间
- 电机贴壁侧置，减少转台与摆头的径向占用，为行程让出空间。
- 单级大速比
- 单级速比 1:40–1:120（以规格书为准），减少多级串联带来的轴向长度。
NuSpira 方案在转台与分度上的三项价值
承载
多齿分摊切削扰动
接触面更大，切削力突变时齿面应力峰值更低。
精度
磨损后可在线重新锁定回差
双导程轴向微调，空载背隙可通过微调趋零（以实测为准）。
空间
侧贴布局减少干涉
90° 偏置交错轴把电机顺势贴壁布置。
NuSpira 偏置副选型路径按部件对号入座：先认出是哪一类机构，再定传动方案
01五轴数控转台（A/C 轴摇篮）
- 现场的问题
- 五轴侧铣时出现振刀波纹与接刀痕，表面质量靠降速换取。
- 物理机理与差异
- DDR 在低转速段依靠电气刚度；柔轮方案存在低载荷刚度死区。NuSpira 以面域包络多齿承载提高传动链抗扰能力。
- 替换建议
- 重切削转台优先按接触形态与消隙能力选型，而不是只看额定扭矩。
02车铣复合动力刀塔分度
- 现场的问题
- 刀位分度要快、锁紧刚性要高，同时刀塔径向空间紧张。
- 物理机理与差异
- 偏置交错轴可侧贴布置；双导程轴向微调维持分度回差稳定。
- 替换建议
- 刀塔分度按“刚性锁紧＋扁平包络”两条同时选型。
03重切削冲击核算
- 现场的问题
- 大切深、断续切削与撞刀带来的瞬态峰值载荷。
- 物理机理与差异
- 只按稳态切削力选型会漏掉瞬态峰值；按载荷谱核算并留出安全裕度（以规格书为准）。
- 替换建议
- 以载荷谱而不是单一额定值确定机座号。
04服役期精度维护
- 现场的问题
- 加工一段时间后回差变大，停机修磨与拆卸成本高。
- 物理机理与差异
- 双导程副支持轴向微调在线消隙，磨损后可重新锁定回差（以实测为准）。
- 替换建议
- 把消隙维护写进设备保养计划，而不是等超差换件。
ND 系列全刚性章动减速器
高速双摆头 B/C 轴 · 中空走线 · 全刚性联动
构型拓扑 · 联动刚度
全刚性多齿啮合，提升联动增益上限
- 高线性扭转刚度
- 取消柔轮薄壁形变逻辑，低载荷区不再有刚度死区；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）。
- 高速联动
- 传动链刚度更高，位置环与速度环可实现增益更大，拐角轨迹收敛更快。
热特性 · 失效边界
对比大电流直驱：机械传动热源更集中
- 热源位置
- 直驱在低速大切深时依靠大电流维持扭矩，焦耳热直接传导至台面；机械减速的发热主要来自啮合摩擦，热源更集中（温升以实测为准）。
- 失效路径
- 取消薄壁柔轮，从结构上移除交变切削力下的疲劳与齿面损伤路径。
工程交付 · 中空与冲击
贯通中空轴，管线内藏并留出冲击裕度
- 中空走线
- 支持液压／气动夹紧管路、冷却与测头线缆内置走线（孔径参数整理中）。
- 抗瞬态冲击
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
章动方案在摆头与复合转台上的三项价值
刚度
全刚性拓扑提升联动增益
位置环不必为迟滞让路，拐角轨迹收敛更快。
走线
中空通道内藏管线
液压、气动与测头线缆内置，减少外挂磨损。
寿命
磨损后可维护
支持轴向微调消隙，精度预算留在服役期里。
章动减速器选型路径按机构形态对号入座：先看联动带宽与走线，再定型号
01高速五轴双摆头（B/C 轴）
- 现场的问题
- 高速联动时拐角出现轮廓过切与滞后，增益提不上去。
- 物理机理与差异
- 柔轮在低载荷区存在非线性刚度死区；章动为全刚性多齿啮合，轨迹收敛更快。
- 替换建议
- 高速联动摆头优先按刚度与闭环带宽选型。
02大贯通孔回转夹具台
- 现场的问题
- 液压夹紧管路与测量线缆需要从回转中心穿过。
- 物理机理与差异
- 传统同轴多级机构中心被轴系占满；章动支持中空走线设计（孔径参数整理中）。
- 替换建议
- 夹具工作台按“中空通道＋刚度”两条同时选型。
03复合加工的拐角轮廓度
- 现场的问题
- 多轴联动时轮廓误差集中在拐角与反向处。
- 物理机理与差异
- 传动链刚度与回差同时影响轮廓度；章动额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准），并支持轴向微调消隙。
- 替换建议
- 轮廓度问题先分清是刚度还是回差，再定改造方案。
04断电与撞刀工况
- 现场的问题
- 急停或断电时刀具存在下沉风险，机构又怕与防护罩干涉。
- 物理机理与差异
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准），并可按结构配抱闸保持位置。
- 替换建议
- 安全工况按“冲击裕度＋保持方式”一起定。
部件分工速查按部件功能分工，不按型号堆料
| 机床部件类型 | 推荐方案 | 替换依据与工程收益 |
|---|---|---|
| 五轴数控转台（A/C 轴摇篮） | NuSpira 双导程偏置蜗杆副 | 面域包络多齿承载重切削；双导程轴向微调消隙；90° 侧贴布局为转台让出行程空间。 |
| 五轴机床高速双摆头（B/C 轴） | ND 系列章动减速器 | 全刚性多齿啮合提升联动增益；支持中空走线，主轴冷却与电缆内藏。 |
| 车铣复合动力刀塔分度机构 | NuSpira 偏置蜗杆副 | 分度锁紧刚性好、扁平包络节省刀塔径向空间（按刀塔包络定制）。 |
| 精密工件分度盘与换刀机构 | 一体化章动关节动力模组 | 减速器与电机出厂完成同轴装配与零位标定，减少机床厂的二次工装与同轴校准（按项目工况定制）。 |
物理拓扑原理对标
底层原理对标：直驱 / 单导程蜗轮 / 章动 / NuSpira
只对比公开物理机理与几何拓扑的客观差异，不含未标定竞品实测数据。
| 工程考量维度 | 力矩电机直驱（DDR） | 传统单导程蜗轮机构 | NuDrive 章动减速器 | NuSpira 双导程偏置蜗杆副 |
|---|---|---|---|---|
| 空间构型 | 力矩直驱：无减速比杠杆，靠电气刚度维持扭矩。 | 传统单导程蜗轮：中心对心，轴向长度较长。 | 同轴结构，支持中空走线设计（孔径参数整理中）。 | 90° 偏置交错轴，电机可侧贴布置。 |
| 刚度与承载 | 低速大切深时依靠大电流输出扭矩。 | 局部点线接触，接触应力较高。 | 全刚性连续多齿啮合，低载荷区没有柔性件死区。 | 面域包络多齿接触，承载能力约为传统蜗轮蜗杆的 1.5–3 倍（以测试为准）。 |
| 间隙可补偿性 | 无机械回差，但断电无保持力矩。 | 单导程结构难以轴向消隙，磨损后回差趋于发散。 | 对称大跨距预紧，支持轴向微调消隙。 | 双导程轴向微调，磨损后可在线重新锁定。 |
| 热特性 | 大电流工况下焦耳热直接传导至台面。 | 啮合摩擦发热，需关注润滑与散热设计。 | 机械传动热源集中在啮合处，便于热隔离（温升以实测为准）。 | 单级大速比减少中间环节，发热来源集中。 |
| 断电与撞刀 | 失电即无扭矩，重载刀具存在下沉风险。 | 部分工况可自锁，抗冲击能力有限。 | 全刚性支撑配抱闸，保持位置更稳定；可承受约 300% 瞬时冲击（以台架测试为准）。 | 高减速比与摩擦角特性，可静态自锁。 |
| 典型部件 | 小规格高速分度与轻载转台。 | 传统分度盘与简易回转台。 | 高速双摆头、复合转台、大贯通孔夹具台。 | 五轴转台 A/C 轴、动力刀塔分度、精密分度盘。 |
注：本对比矩阵仅基于各传动拓扑的公开力学原理与几何构型差异展开分析；涉及 NuDrive 的性能表述均带限定词， 具体数值以各型号正式测试报告与样品实测为准。
产品矩阵与选型对接
按部件类型匹配机座号与交付形态
提供转台／摆头包络、切削载荷谱与行程要求，应用工程团队将在 24 小时内响应并给出选型建议。
机床进给与分度传动转台与分度用偏置副 · 摆头与复合轴用章动
偏置蜗杆副
NuSpira 双导程偏置蜗杆副
NuSpira Reducer
- 适用部件
- 五轴转台 A/C 轴、动力刀塔分度、精密分度盘
- 技术特征
- 90° 偏置交错轴，面域包络多齿接触；单级速比 1:40–1:120，转矩 75–1500 N·m（以规格书为准）。
- 交付支持
- 提供安装法兰、止口与偏置距的 STEP 数模；按项目提供装配与消隙操作说明。
索取 STEP 数模与接口尺寸
标准减速器
ND 系列标准减速器
Nutation Reducer
- 适用部件
- 高速双摆头 B/C 轴、复合转台、大贯通孔回转夹具台
- 技术特征
- 全刚性空间多齿啮合；机座号 17/20/25/32/40，额定转矩 46–572 N·m（以规格书为准）。
- 交付支持
- 提供 3D STEP 数模与接口复核；中空孔径参数整理中。
获取 ND 系列选型资料
机床工程师技术包：提供安装法兰、止口与偏置距的 STEP 数模与接口尺寸；装配与消隙操作说明按项目提供。
注：本页数据为设计规格，最终以正式测试报告与样品实测为准；STEP 数模与装配说明按项目提供，中空孔径参数整理中。
