视轴 · 刚度死区
视轴漂移与阵风颤振
长焦跟瞄时，伺服环路受传动链低载荷迟滞制约难以提高增益；突发侧风或载体扰动时，吊舱末端出现难以压制的微幅振荡。
- 现象：低载荷区间存在非线性刚度死区
- 影响：跟踪稳定性下降，图像算法需额外做电子消振
- 代价：有效侦察距离与跟瞄精度被压缩
方位回转轴 · 全刚性宽频闭环
全行程高线性刚度，抑制视轴低频共振与残余抖动
针对柔轮在低载荷下的“弱弹簧”迟滞死区：全刚性多齿啮合提供高扭转刚度，配合中空走线让滑环与高频线缆穿心直通。
- 额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）
- 支持中空走线设计（孔径参数整理中）
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）

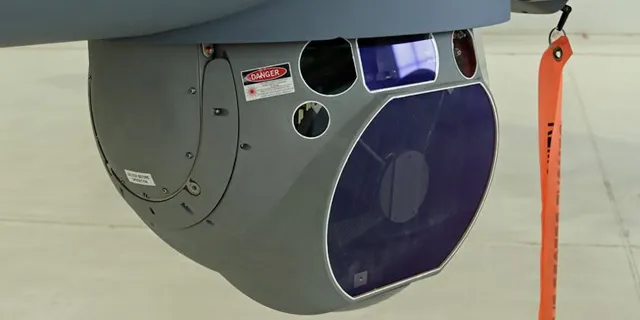

光电吊舱与雷达转台的指向传动
- ND 系列标准减速器·方位回转轴 · 全刚性宽频闭环
- NuSpira 双导程偏置蜗杆副·俯仰轴 · 90° 扁平包络与静态保持
- 严苛工况与寿命设计·机动过载 · 可维护 · 长寿命
ND 系列标准减速器
全刚性空间曲面多齿啮合，取消柔性薄壁件这一失效路径；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准），有利于提升伺服位置环的可达带宽。
指向传动的三大硬约束
视轴稳定、机动过载与球形包络的三重挤压
长焦成像要角秒级稳定、载体机动要吃住冲击、球舱内部还要给滑环与线缆留穿心通道——传统路线在这三件事上同时吃紧。
传统路线谐波减速器 ／ 普通蜗轮与直齿箱 ／ 行星＋外挂电磁抱闸对标轴位：方位回转轴、俯仰轴与基座回转轴
吊舱与转台的每条轴，诉求并不相同：方位轴怕刚度不足与走线受限，俯仰轴怕空间与断电保持， 基座轴怕长期值守后的精度衰减。传统路线的代价，最终都落在视轴稳定与任务可用率上。
机动 · 冲击过载
急转到位与颠簸的冲击载荷
载机拉起、车载越野颠簸或快速到位急停时，峰值载荷集中到柔轮薄壁上；反复冲击后精度下降，极端情况出现齿面损伤。
- 现象：按稳态额定转矩选型，忽略机动瞬态峰值
- 影响：反复冲击后重复定位精度逐次下降
- 代价：返厂解体维修，任务窗口与值守周期被打断
俯仰 · 空间与断电
俯仰轴空间不足与断电低头
为防止断电时前级重载镜头下沉，通常需外挂电磁抱闸，俯仰轴横向尺寸因此增大、舱体被迫加重。
- 现象：直齿与行星机构无自锁特性，只能依赖抱闸保持
- 影响：俯仰轴横向包络与自重同时上升
- 代价：风阻与自重挤压航时与有效载荷
走线 · 中空通道
滑环与高频线缆的穿心通道
高清视频、测距与冷气管路需要 360° 连续回转，外走线在复杂环境中易磨损；普通减速机构中心被轴系占满，通孔余量不足。
- 现象：中空孔径不足，滑环与高频线缆难以内置
- 影响：限制无限位连续回转的自由度
- 代价：外挂线缆成为整机失效率最高的环节
两条对应路线：章动减速器 —— 全刚性多齿啮合，支持中空走线，可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）｜ NuSpira 双导程偏置蜗杆副 —— 90° 偏置交错轴贴壁布置，双导程轴向微调消隙，可静态自锁。
架构方案与选型指引
两条技术路线，覆盖方位与俯仰轴
方位轴要刚度与中空走线，俯仰轴要扁平包络与断电保持——按轴位分工，而不是一套方案打全场。
ND 系列全刚性章动减速器
方位回转轴（Yaw）· 全刚性宽频闭环 · 支持中空走线
构型拓扑 · 视轴刚度
全刚性多齿啮合，拓宽视轴稳定环路带宽
- 高线性扭转刚度
- 取消柔轮薄壁形变逻辑，低载荷区不再有刚度死区；额定载荷滞后损失 ≤1 arcmin（17 规格，以实测为准）。
- 宽频闭环
- 传动链刚度更高，位置环可实现带宽更大，阵风与载体扰动下的末端振荡更易压制。
失效机理 · 冲击边界
取消柔性薄壁件，机动冲击不留薄壁失效路径
- 对传统柔轮方案
- 取消薄壁柔轮，从结构上移除交变应力下的疲劳与齿面损伤路径。
- 抗瞬态冲击
- 可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
工程交付 · 中空走线
贯通中空轴，滑环与高频线缆穿心直通
- 中空走线
- 支持滑环、视频与供电线缆内置走线，减少外挂线缆（孔径参数整理中）。
- 安装包络
- 对标主流同机座号谐波的安装包络与法兰接口（尺寸以规格书对照表为准）。
章动方案在方位轴上的三项价值
视轴稳定
刚性拓扑压制低频共振
高线性刚度让位置环增益不必为迟滞让路。
机动适应性
冲击工况不留薄壁失效路径
可承受额定扭矩约 300% 的瞬时冲击载荷（以标准台架测试为准）。
走线自由度
中空通道支持 360° 连续回转
滑环与高频线缆内置，减少外挂线缆磨损。
章动减速器选型路径按轴位对号入座：先认出是哪一根轴，再定传动力案
01双轴吊舱方位回转轴
- 现场的问题
- 长焦跟瞄时末端存在难以压制的微幅振荡，环路增益提不上去。
- 物理机理与差异
- 柔轮在低载荷区存在非线性刚度死区；章动为全刚性多齿啮合，末端整定时间随之缩短。
- 替换建议
- 方位轴优先按刚度与闭环带宽选型，而不是只看额定转矩。

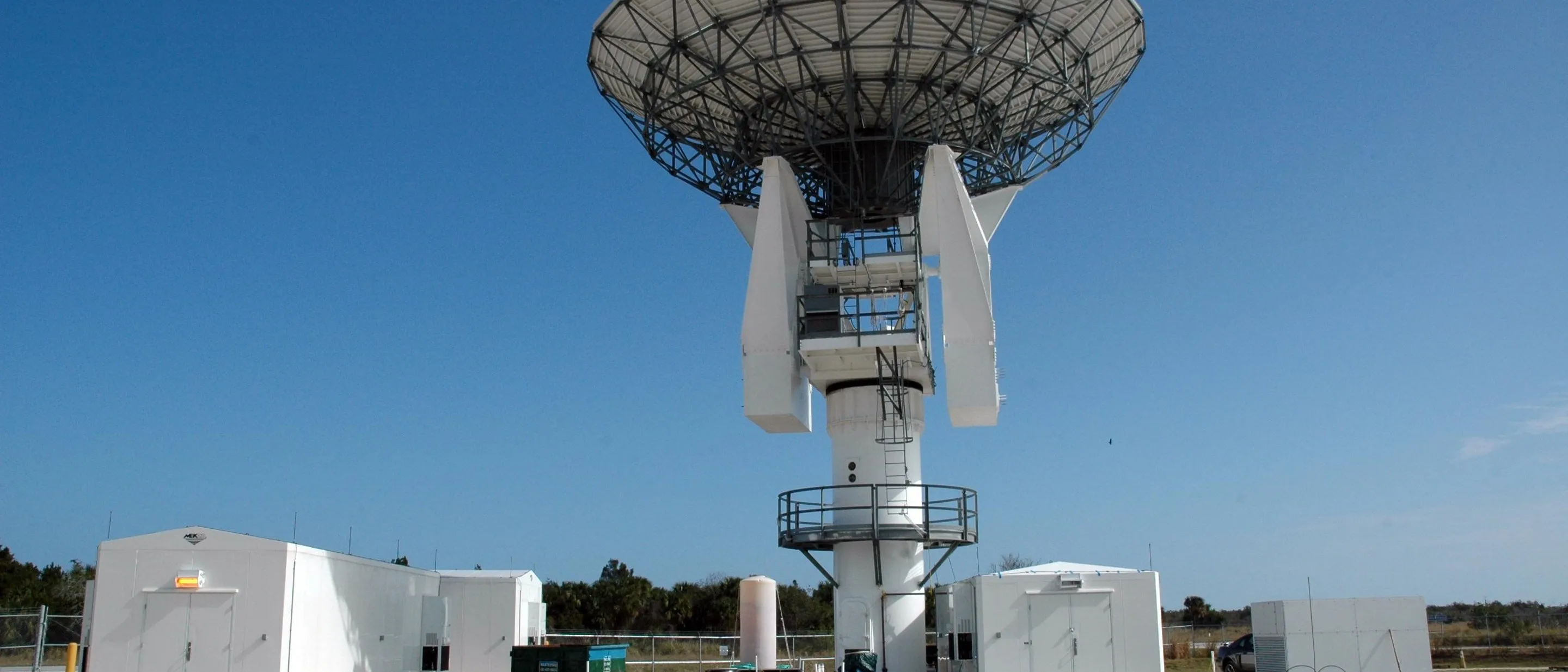

02雷达天线座基座回转轴
- 现场的问题
- 需要长期连续回转，且线缆与滑环必须在中心穿行。
- 物理机理与差异
- 传统同轴多级机构中心被轴系占满；章动支持中空走线设计（孔径参数整理中）。
- 替换建议
- 连续回转轴按“中空通道 + 刚度”两条同时选型。
03机动工况下的冲击核算
- 现场的问题
- 载机拉起、越野颠簸与快速到位急停带来的瞬态峰值。
- 物理机理与差异
- 只按稳态额定转矩选型会漏掉瞬态峰值；章动的抗冲击能力按“可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）”核算。
- 替换建议
- 以载荷谱而不是单一额定值确定机座号。
04长期值守的精度预算
- 现场的问题
- 野外值守周期长、维护窗口少，精度衰减后怎么办。
- 物理机理与差异
- 设计寿命正常工况 15,000 小时 ／ 极端工况 10,000 小时（以台架寿命测试报告为准）；磨损后支持轴向微调消隙。
- 替换建议
- 把减速器纳入可维护的寿命预算，而不是一次性耗材。
NuSpira 双导程偏置蜗杆副
俯仰轴（Pitch）· 90° 偏置交错轴 · 可静态自锁
构型拓扑 · 贴壁布局
90° 偏置交错轴，电机贴壁横向布置
- 空间重构
- 偏置交错轴让长条形伺服电机顺着舱壁弧度布置，减少球形包络的径向占用。
- 单级大速比
- 单级速比 1:40–1:120（以规格书为准），减少多级串联带来的轴向长度。
精度保持 · 在线消隙
双导程轴向微调，磨损后重新锁定回差
- 在线消隙
- 通过轴向微调补偿齿侧间隙，无需拆卸中心距；空载背隙可通过微调趋零（以实测为准）。
- 承载
- 面域包络多齿接触，同体积承载能力约为传统蜗轮蜗杆减速装置的 1.5–3 倍（以测试为准）。
安全保持 · 断电工况
高减速比与摩擦角特性，可静态自锁
- 静态保持
- 依托高减速比与摩擦角特性可静态自锁，降低断电时前级工装下沉的风险。
- 系统级效率
- 单级大速比减少中间传动环节，有利于提升系统综合效率（不给单件效率数值）。
NuSpira 方案在俯仰轴上的三项价值
空间
贴壁布局，压缩球形包络
偏置交错轴把电机顺势折弯，减少舱体径向占用。
精度
磨损后可在线重新锁定回差
双导程轴向微调，空载背隙可通过微调趋零（以实测为准）。
安全
断电工况的静态保持
可静态自锁，减少对外挂电磁抱闸的依赖。
NuSpira 偏置副选型路径按俯仰机构对号入座：先看包络与保持要求，再定型号
01球形吊舱俯仰轴
- 现场的问题
- 球体内腔空间有限，同轴减速机与电机叠高后超出包络。
- 物理机理与差异
- 90° 偏置交错轴让电机贴壁横向布置；单级大速比减少串联级数。
- 替换建议
- 球形包络紧张时优先偏置副，避免轴向叠加。
02断电保持与工装下沉
- 现场的问题
- 断电时前级重载镜头存在下沉风险，外挂抱闸又增加横向尺寸与重量。
- 物理机理与差异
- 直齿与行星机构无自锁特性；NuSpira 高减速比与摩擦角特性可静态自锁（以实测为准）。
- 替换建议
- 把“断电保持”写进机构设计，减少对抱闸的依赖。
03跟瞄虚位与回差
- 现场的问题
- 往复跟瞄时双向回差影响指向一致性。
- 物理机理与差异
- 普通蜗轮磨损后侧隙发散；NuSpira 支持轴向微调在线消隙，回差可重新锁定。
- 替换建议
- 把消隙维护纳入服役期计划，而不是等超差换件。
04车载与便携对星机构
- 现场的问题
- 频繁姿态调整，要求结构紧凑且长期保持指向。
- 物理机理与差异
- 偏置副适配扁平包络；重载工况按规格书选型并核算（以规格书为准）。
- 替换建议
- 空间与保持要求同时满足时，偏置副是更省的解。
轴位分工速查按轴的功能分工，不按型号堆料
| 轴向 | 推荐方案 | 核心选型考量与工程收益 |
|---|---|---|
| 方位轴（Yaw · 360° 连续回转） | ND 系列章动减速器 | 全刚性连续啮合提供高扭转刚度压制方位抖动；贯通中空便于集成滑环与高频线缆（孔径参数整理中）。 |
| 俯仰轴（Pitch · 紧凑弧面） | NuSpira 双导程偏置蜗杆副 | 90° 偏置交错轴贴壁布置节省径向空间；双导程轴向微调消除跟瞄虚位；可静态自锁。 |
| 横滚／微偏摆轴（Roll · 稳定内环） | 一体化章动关节动力模组 | 减速器、无框电机与双编码器一体交付，在微型稳定环内以更小自重完成姿态修正（按项目工况定制）。 |
物理拓扑原理对标
底层原理对标：谐波 / 普通蜗轮 / 章动 / NuSpira
只对比公开物理机理与几何拓扑的客观差异，不含未标定竞品实测数据。
| 工程考量维度 | 传统谐波减速器 | 普通蜗轮与直齿箱 | NuDrive 章动减速器 | NuSpira 双导程偏置蜗杆副 |
|---|---|---|---|---|
| 空间构型 | 同轴贯通，中心走线依赖附件组合。 | 90° 直交轴，蜗杆与蜗轮中心对心。 | 同轴结构，支持中空走线设计（孔径参数整理中）。 | 90° 偏置交错轴，电机可贴壁布置，径向占用更小。 |
| 扭转刚度与迟滞 | 低载荷区存在非线性刚度死区，限制位置环增益。 | 刚度中等，齿面受压产生形变。 | 全刚性连续多齿啮合，有利于提升视轴稳定环路带宽。 | 面域包络多齿接触，刚性优于普通蜗轮副。 |
| 间隙可补偿性 | 结构上难以机械消隙，磨损后回差趋于发散。 | 可用偏心套调整，精度保持依赖装配质量。 | 对称大跨距预紧，支持轴向微调消隙。 | 双导程轴向微调，磨损后可在线重新锁定。 |
| 断电保持 | 需依靠后级抱闸保持位置。 | 部分工况可自锁，抗冲击能力有限。 | 全刚性支撑配抱闸，保持位置更稳定。 | 高减速比与摩擦角特性，可静态自锁。 |
| 抗瞬态冲击 | 薄壁件在高交变应力下存在疲劳风险。 | 齿面在冲击载荷下存在剪切损伤风险。 | 可承受额定扭矩约 300% 的瞬时冲击载荷（以台架测试为准）。 | 重载齿宽与大接触区，承载裕度较高（以测试为准）。 |
| 典型轴位 | 轻载指向与小型云台。 | 低速姿态调整场合。 | 吊舱方位回转轴、雷达基座回转轴。 | 吊舱俯仰轴、雷达俯仰角驱动、对星机构。 |
注：本对比矩阵仅基于各传动拓扑的公开力学原理与几何构型差异展开分析；涉及 NuDrive 的性能表述均带限定词， 具体数值以各型号正式测试报告与样品实测为准。
产品矩阵与选型对接
按轴位匹配机座号与交付形态
提供轴系包络、载荷谱与回转行程，应用工程团队将在 24 小时内响应并给出选型建议。
吊舱与转台指向传动方位轴用章动 · 俯仰轴用偏置副
标准减速器
ND 系列标准减速器
Nutation Reducer
- 适用轴位
- 吊舱方位回转轴、雷达天线座基座回转轴
- 技术特征
- 全刚性空间多齿啮合；机座号 17/20/25/32/40，额定转矩 46–572 N·m（以规格书为准）。
- 交付支持
- 提供 3D STEP 数模与接口复核；中空孔径参数整理中。
获取 ND 系列选型资料
偏置蜗杆副
NuSpira 双导程偏置蜗杆副
NuSpira Reducer
- 适用轴位
- 吊舱俯仰轴、雷达俯仰角驱动、车载与便携对星机构
- 技术特征
- 90° 偏置交错轴，支持轴向微调消隙；单级速比 1:40–1:120，转矩 75–1500 N·m（以规格书为准）。
- 交付支持
- 可按项目定制轴端接口与安装包络，提供参数包与 CAD 模型。
索取参数包与 CAD
选型与验证支持：提供轴系包络复核、载荷谱核算与 3D STEP 数模；中空孔径与宽温区指标按项目工况确认。
注：本页数据为设计规格，最终以正式测试报告与样品实测为准；中空孔径与宽温区指标按项目工况确认。
